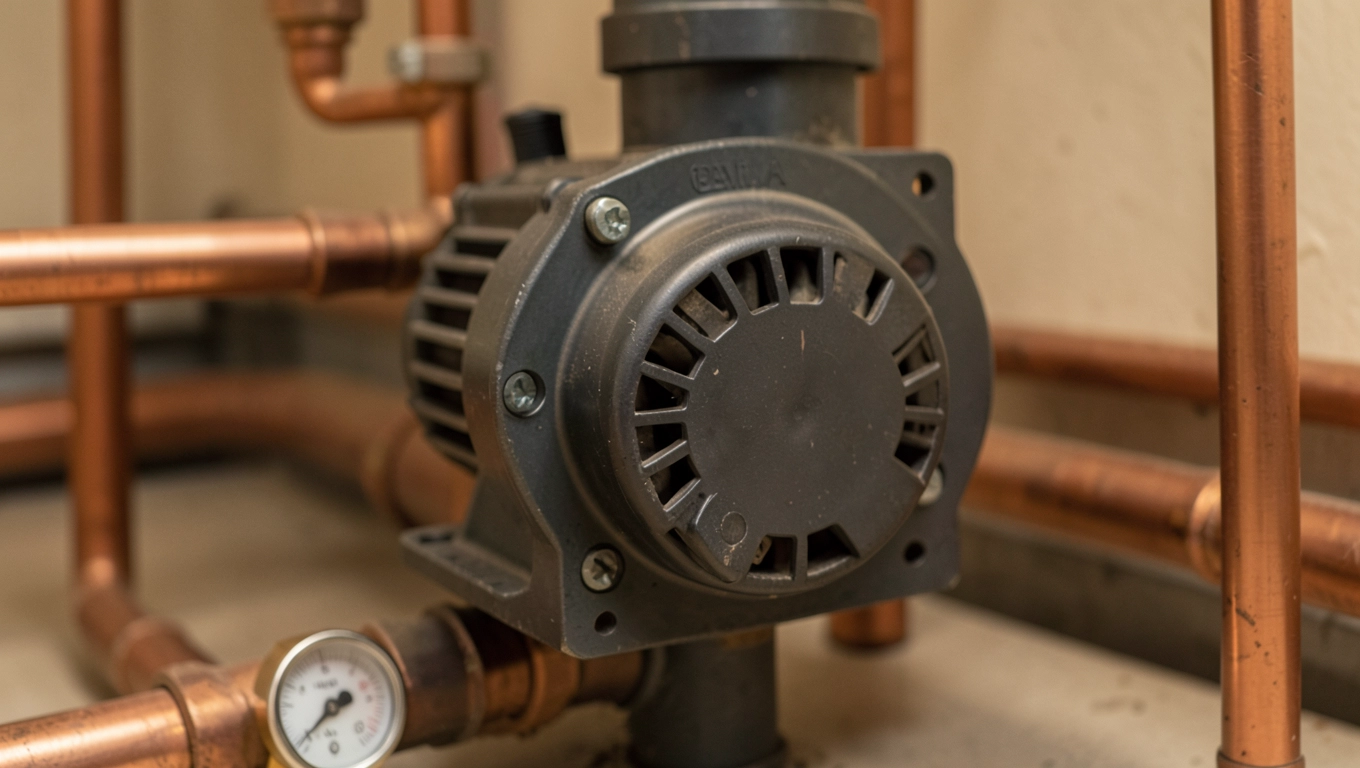

Jak poprawnie ustawić pompę obiegową do podłogówki

Jeśli podłogówka grzeje nierówno jedno pomieszczenie ciepłe, sąsiednie zimne winowajcą jest najczęściej źle dobrana lub źle ustawiona pompa obiegowa. Fabryczne nastawy to ślepy strzał w każdą instalację inną niż laboratoryjna. Niniejszy poradnik omawia od podstaw, jak dopasować charakterystykę ciśnieniową pompy do krzywej oporów podłogówki, jak regulować tryb pracy i prędkość obrotową, aby system działał cicho, ekonomicznie i bez zon Zimnych w rogu salonu.

• Wybór trybu pracy pompy obiegowej
• Ustawienie prędkości obrotowej pompy
• Dobór charakterystyki ciśnieniowej do podłogówki
• Kontrola przepływu za pomocą rotametru
• Jak ustawić pompę obiegową do podłogówki Pytania i Odpowiedzi

Wybór trybu pracy pompy obiegowej

Każda nowoczesna pompa obiegowa oferuje kilka strategii regulacji, które różnią się tym, jak urządzenie reaguje na zmieniające się zapotrzebowanie na ciepło. Tryb stałego ciśnienia utrzymuje jednakową wartość niezależnie od aktualnego przepływu to rozwiązanie sprawdza się w instalacjach o niewielkich wahaniach oporów hydraulicznych, gdzie rury prowadzą do pomieszczeń położonych na podobnych odległościach od kotła. Gdy instalacja rozgałęzia się na wiele obwodów o zróżnicowanej długości, tryb proporcjonalnego ciśnienia obniża wartość zadaną w miarę spadku poboru wody grzewczej, co pozwala oszczędzać energię elektryczną bez kompromisów w komforcie. Trzeci wariant stała krzywa obrotowa wymusza określoną zależność między ciśnieniem a wydatkiem i stosuje się go przede wszystkim w starszych systemach hybrydowych, gdzie podłogówka współpracuje z grzejnikami konwekcyjnymi i trzeba zapewnić kompatybilność parametrów obu źródeł ciepła.

Wybór właściwego trybu wpływa bezpośrednio na zużycie energii, ponieważ pompa obiegowa to urządzenie ciągle pracujące przez cały sezon grzewczy. Badania przeprowadzone dla normy DIN EN 16297 pokazują, że różnica między trybem stałej krzywej a trybem proporcjonalnego ciśnienia może sięgać nawet trzydziestu procent rocznego poboru energii elektrycznej przez pompę. Dzieje się tak dlatego, że w trybie proporcjonalnym silnik elektroniczny redukuje obroty w momentach, gdy tylko część obwodów wymaga pełnego przepływu na przykład w nocy, gdy termostaty obniżają temperaturę w sypialniach. Stała krzywa nie reaguje na te zmiany i pompa tłoczy wodę z maksymalną mocą nawet wtedy, gdy instalacja potrzebuje jej znacznie mniej.

Mechanizm działania trybu proporcjonalnego opiera się na analizie sygnału z czujnika ciśnienia różnicowego zamontowanego na wyjściu pompy. Proporcjonalne zmniejszanie ciśnienia zadanego powoduje, że przy niskim zapotrzebowaniu pompa zwalnia, a przy wysokim przepływie przyspiesza, utrzymując optymalny punkt pracy blisko krzywej maksymalnej sprawności energetycznej. Efektem ubocznym jest znaczne ograniczenie hałasu, ponieważ prędkość obrotowa wirnika jest głównym źródłem emisji akustycznej w pompach standardowych. W domach jednorodzinnych, gdzie pompa pracuje w pobliżu strefy dziennej, redukcja hałasu o kilka decybeli przekłada się na odczuwalnie wyższy komfort akustyczny.

Dowiedz się więcej o Jak ustawić sterownik ogrzewania podłogowego

Instalatorzy często pozostawiają tryb fabryczny ustawiony na stałą krzywą lub tryb auto, który sam dobiera strategię regulacji. To rozwiązanie wystarczające, ale dalekie od optymalnego algorytm samouczący się nie zna specyfiki konkretnej podłogówki, dlatego samodzielna konfiguracja zgodnie z zasadą proporcjonalnego ciśnienia przynosi wymierne korzyści energetyczne przez cały okres użytkowania urządzenia.

Warto przy tym pamiętać, że wybór trybu pracy nie zależy wyłącznie od rozbudowania instalacji. Znaczenie ma również to, czy podłogówka jest jedynym źródłem ciepła, czy pracuje w układzie biwalentnym z dodatkowymi grzejnikami. W systemach biwalentnych tryb stałego ciśnienia bywa korzystniejszy, ponieważ gwarantuje stabilność parametrów w obu częściach instalacji i zapobiega przesterowaniu przepływu w kierunku korzystniejszym hydraulicznie obwodom krótszym.

Ustawienie prędkości obrotowej pompy

Prędkość obrotowa wirnika decyduje o dwóch kluczowych wielkościach wydatku objętościowym wody grzewczej oraz wysokości podnoszenia ciśnienia. Każde obniżenie obrotów o dwadzieścia procent zmniejsza pobór mocy elektrycznej mniej więcej o połowę, co wynika z relacji mocy do sześcianu prędkości w wirnikach promieniowych. Ta nieliniowa zależność oznacza, że niewielka redukcja obrotów przynosi dramatyczne oszczędności pod warunkiem że pompa nadal dostarcza wystarczający przepływ do wszystkich stref grzewczych.

Zobacz także Jak ustawić ogrzewanie podłogowe gazowe

Wysokość podnoszenia to ciśnienie, jakie pompa musi wytworzyć, aby pokonać opory przewodów rurowych, zaworów termostatycznych, rozdzielaczy oraz ewentualnych filtrów zabrudzeń. W typowej podłogówce jednorodzinnej wartość ta zawiera się między jednym a trzema metrami słupa wody, co odpowiada ciśnieniu od około dziesięciu do trzydziestu kilowaskali na metr kwadratowy. Opory rosną wraz z długością pętli, malejącą średnicą rury oraz lepkością medium ta ostatnia zależy od temperatury wody i udziału glikolu w mieszaninie. Rura o średnicy szesnastu milimetrów w pętli o długości stu metrów generuje opór rzędu ośmiu kilowaskali na metr bieżący przy przepływie ośmiu litrów na godzinę, podczas gdy ta sama rura przy przepływie dwunastu litrów na godzinę niemal podwaja wartość oporu.

Dobór właściwej prędkości obrotowej rozpoczyna się od określenia wymaganego wydatku cieplnego dla każdego pomieszczenia. Wzór Q = ṁ × c × ΔT łączy moc grzewczą z przepływem masowym wody, jej ciepłem właściwym oraz różnicą temperatur między zasilaniem a powrotem. Dla podłogówki projektowanej na temperaturę zasilania trzydzieści pięć stopni Celsjusza i powrót trzydzieści stopni różnica ΔT wynosi pięć kelwinów. Przy zapotrzebowaniu na poziomie ośmiuset watów na pomieszczenie wydatek objętościowy osiąga wartość około stu trzydziestu ośmiu kilogramów na godzinę, co w przeliczeniu daje nieco ponad sto trzydzieści litrów na godzinę na strefę o mocy osiemset watów.

Regulację przeprowadza się stopniowo, obserwując reakcję instalacji na każdą zmianę. Najpierw ustawia się prędkość na najwyższym biegu i uruchamia system grzewczy z otwartymi zaworami termostatycznymi we wszystkich strefach. Mierzy się temperaturury powierzchni podłogi w punktach kontrolnych rozmieszczonych w różnych częściach domu. Następnie obniża się obroty o jeden stopień i ponownie ocenia rozkład temperatur po upływie co najmniej dwóch godzin tyle czasu potrzeba, aby podłogówka osiągnęła stan ustalony w warstwie jastrychu. Proces powtarza się, aż dalsze obniżenie obrotów skutkuje zauważalnym spadkiem temperatury w najodleglejszych strefach.

Zobacz Jak ustawić rotametry w podłogówce

Podczas regulacji warto kontrolować pobór mocy pompy, który nowoczesne urządzenia wyświetlają na panelu sterującym lub udostępniają przez interfejs komunikacyjny. Nagły skok zużycia energii przy minimalnej zmianie obrotów sygnalizuje, że pompa pracuje w strefie niskiej sprawności, gdzie obciążenie wirnika jest nieproporcjonalne do generowanego ciśnienia. Optymalny punkt pracy lokuje się tam, gdzie wykres krzywej pompy przecina krzywą oporów instalacji pod kątem zbliżonym do dziewięćdziesięciu stopni takie przecięcie gwarantuje stabilność regulacji i odporność na wahania ciśnienia w sieci.

Dobór charakterystyki ciśnieniowej do podłogówki

Charakterystyka ciśnieniowa pompy to graficzne odwzorowanie zależności między wysokością podnoszenia a wydatkiem objętościowym dla określonej prędkości obrotowej. Każda prędkość odpowiada osobnej krzywej, a zestaw krzywych tworzy mapę możliwych punktów pracy urządzenia. Krzywa oporów instalacji pokazuje z kolei, ile ciśnienia instalacja pochłania przy określonym przepływie rośnie ona wraz z kwadratem wydatku, ponieważ opory tarcia w przewodach zależą od prędkości przepływu podniesionej do kwadratu. Punkt przecięcia obu charakterystyk wyznacza rzeczywisty punkt pracy pompy, czyli wartość ciśnienia i przepływu, z jakimi urządzenie faktycznie operuje w danej instalacji.

Podłogówka charakteryzuje się stosunkowo płaską krzywą oporów w porównaniu z instalacjami grzejnikowymi, co wynika z dużej średnicy rur dystrybucyjnych i niskich prędkości przepływu projektowanych dla niskotemperaturowego trybu pracy. Typowa rura piętnastocentymetrowa w warstwie izolacyjnej generuje opór od trzech do pięciu kilowaskali na metr bieżący przy prędkości przepływu rzędu trzech dziesiątych metra na sekundę, co jest wartością niską w porównaniu z oporami armatury regulacyjnej na rozdzielaczu. Zawory termostatyczne i rotametry mogą pochłaniać od dziesięciu do trzydziestu kilowaskali każdy, a ich łączny udział w sumie oporów hydraulicznych bywa dominujący szczególnie w rozbudowanych instalacjach z wieloma strefami.

Dobierając charakterystykę pompy, szuka się modelu, którego krzywa maksymalna przecina krzywą oporów instalacji przy wydatku odpowiadającym sumie przepływów wszystkich stref grzewczych. Współczynnik bezpieczeństwa rzędu dziesięciu do dwudziestu procent powyżej obliczeniowego punktu pracy kompensuje niepewność obliczeń oporów oraz ewentualne zużycie filtrów i zaworów w trakcie eksploatacji. Współczynnik ten nie może być jednak zbyt duży, ponieważ zapas ciśnienia przekłada się na nadmierny przepływ w strefach bliskich rozdzielaczowi kosztem stref peryferyjnych.

Niebezpieczeństwo pojawia się, gdy krzywa pompy jest zbyt stroma lub jej maksimum leży powyżej wymaganego punktu pracy. Pompa wówczas tłoczy więcej wody, niż instalacja potrzebuje, co objawia się nadmiernym szumem w rurach, nierównomiernym rozkładem temperatur oraz skokowym zużyciem energii. Rozwiązaniem nie jest wtedy obniżenie obrotów do minimum, lecz wymiana pompy na model o łagodniejszej charakterystyce lub przeprojektowanie hydrauliczne instalacji z wprowadzeniem zaworów regulacyjnych o wyższych oporach. Klasycznym błędem jest pozostawienie pompy o nadmiernej mocy i kompensowanie tego efektu dławieniem zaworów takie rozwiązanie marnuje energię na pokonywanie sztucznie tworzonych oporów i przyspiesza zużycie armatury.

Przy doborze charakterystyki warto zwrócić uwagę na klasę efektywności energetycznej pompy, oznaczaną według normy ErP. Pompy klasy A lub wyższej zużywają nawet o połowę mniej energii niż modele klasy D przy porównywalnej wydajności hydraulicznej, co w skali sezonu grzewczego przekłada się na oszczędność rzędu kilkuset złotych rocznie. Różnica cenowa między klasami zwraca się zazwyczaj w ciągu dwóch do trzech lat eksploatacji.

Kontrola przepływu za pomocą rotametru

Rotametr to przepływomierz strumieniowy działający na zasadzie równowagi sił między ciężarem pływaka a siłą parcia przepływającego medium. Woda wpływa do stożkowej rury szklanej od dołu, unosi pływak na wysokość proporcjonalną do prędkości przepływu, a użytkownik odczytuje wartość wydatku na skali umieszczonej na korpusie przyrządu. Prostota konstrukcji i brak elementów elektronicznych sprawiają, że rotametr działa niezawodnie przez dziesięciolecia bez konieczności kalibracji, pod warunkiem że medium jest czyste i pozbawione zawiesin mogących zablokować pływak.

Na rozdzielaczu podłogówki rotametry montuje się na przewodach powrotnych poszczególnych stref, ponieważ temperatura wody powrotnej jest niższa i ryzyko uszkodzenia uszczelek przez przegrzanie mniejsze. Każdy obwód grzewczy wymaga indywidualnego ustawienia wydatku zgodnie z obliczeniowym zapotrzebowaniem na ciepło. Wartość przepływu dla danej strefy oblicza się z wzoru Q = ṁ × c × ΔT, gdzie ΔT dla podłogówki przyjmuje się zazwyczaj od pięciu do ośmiu kelwinów w zależności od projektowanej mocy jednostkowej.

Procedura regulacji przepływu rozpoczyna się od całkowitego otwarcia wszystkich rotametrów i uruchomienia pompy na obrotach zapewniających projektowy przepływ sumaryczny. Następnie, posługując się termometrem kontaktowym lub powierzchniowym, mierzy się temperaturę powrotu z każdego obwodu i porównuje ją z temperaturą zasilania. Różnica temperatur wyższa od projektowanej świadczy o zbyt niskim przepływie w danym obwodzie rotametr należy wówczas delikatnie uchylić, aby zwiększyć wydat. Zbyt niska różnica temperatur, bliska zeru, oznacza przepływ nadmierny, który skraca czas akumulacji ciepła w jastrychu i powoduje nieefektywne przegrzewanie pomieszczeń.

Regulacja rotametrów wymaga cierpliwości, ponieważ zmiana nastawy jednego obwodu wpływa na rozkład przepływów w pozostałych jest to efekt hydraulicznego sprzężenia stref przez wspólny rozdzielacz. Po każdej korekcie należy odczekać co najmniej trzydzieści minut na ustabilizowanie warunków i ponownie sprawdzić wszystkie temperatury powrotu. Cykl regulacji powtarza się aż do uzyskania wartości ΔT zgodnych z projektem dla każdej strefy. Zanotowanie osiągniętych nastaw rotametrów ma kluczowe znaczenie dla przyszłego serwisowania wystarczy sfotografować skalę lub zapisać pozycję pokrętła, aby przy ewentualnej wymianie pływaka lub uszczelki przywrócić identyczne warunki przepływu bez konieczności powtarzania całej procedury.

Zjawisko kawitacji stanowi istotne zagrożenie podczas regulacji rotametrów. Kawitacja pojawia się, gdy ciśnienie w przewodzie spada poniżej ciśnienia nasycenia pary wodnej, co powoduje tworzenie się mikroskopijnych pęcherzyków pary, które gwałtownie implodują przy wejściu do strefy wyższego ciśnienia. Efektem jest charakterystyczny szum o wysokiej częstotliwości, erozja powierzchni wirnika pompy oraz spadek jej sprawności. Minimalizacja ryzyka kawitacji polega na utrzymywaniu ciśnienia po stronie ssawnej pompy powyżej wartości krytycznej co osiąga się przez prawidłowe odpowietrzenie instalacji przed uruchomieniem oraz unikanie nadmiernego dławienia przepływu na zaworach znajdujących się przed pompą.
