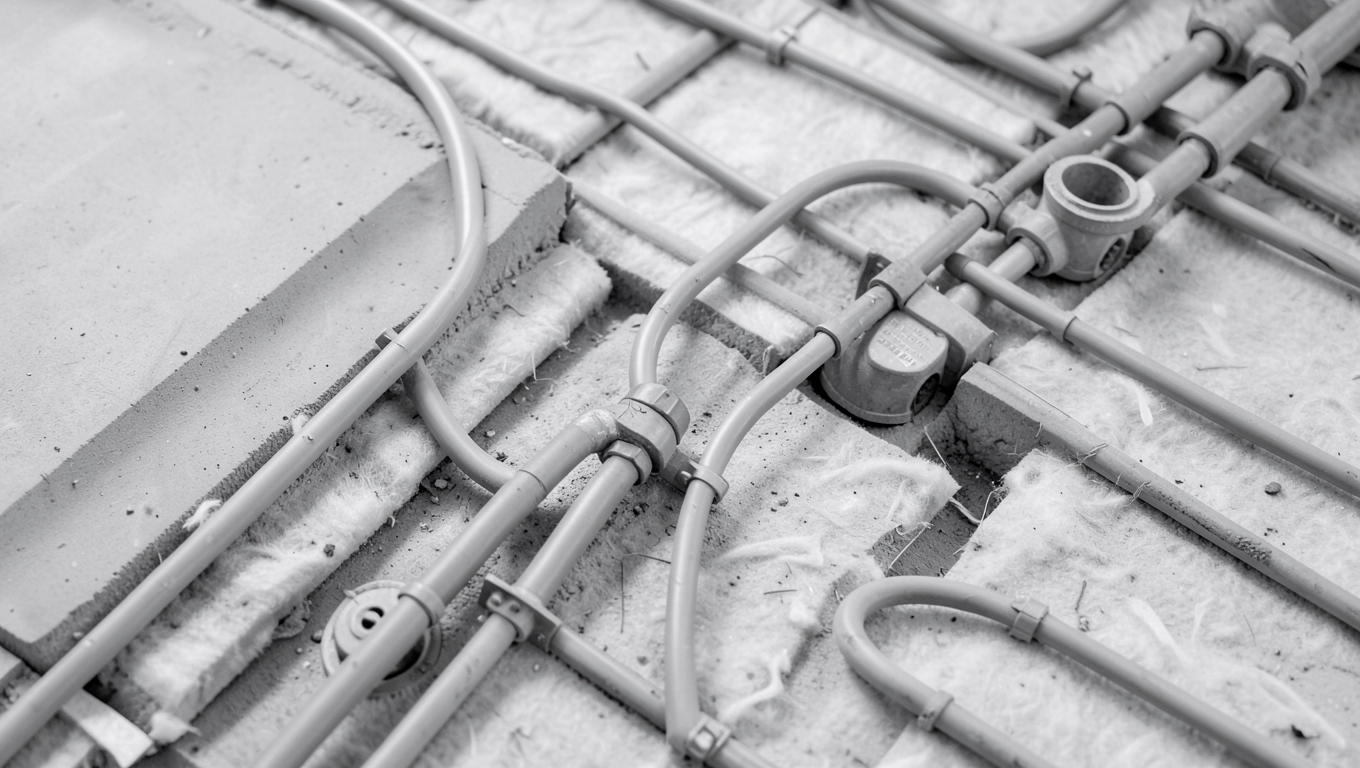

Ogrzewanie podłogowe – schemat instalacji krok po kroku

Planując instalację systemu grzewczego, napotykasz na dziesiątki pytań, zanim jeszcze pierwsza rura trafi na wylewkę. Schemat ogrzewania podłogowego to nie jest zbiór przypadkowych linii na papierze to precyzyjny dokument techniczny, który determinuje, czy ciepło dotrze do każdego zakątka pomieszczenia w ilości, jakiej potrzebujesz. Jeśli wahasz się między wariantami prowadzenia pętli albo nie wiesz, jak rozmieszczanie rur wpłynie na temperaturę powierzchni, to znaczy, że brakuje ci jednego elementu układanki zrozumienia, jak czytać i projektować ten schemat samodzielnie. Dalej wyjaśniam rzeczy, które wykonawcy często zostawiają dla siebie.

• Rodzaje układów rur w schemacie ogrzewania podłogowego
• Wymiary i odstępy rur w schemacie ogrzewania podłogowego
• Kluczowe komponenty w schemacie ogrzewania podłogowego
• Jak czytać schemat instalacji ogrzewania podłogowego
• Przykładowy schemat ogrzewania podłogowego krok po kroku
• Ogrzewanie podłogowe schemat najczęściej zadawane pytania

Rodzaje układów rur w schemacie ogrzewania podłogowego

Każdy schemat ogrzewania podłogowego zaczyna się od wyboru kształtu pętli grzewczej, a decyzja ta wpływa bezpośrednio na równomierność rozkładu temperatury. W praktyce stosuje się dwa podstawowe wzory meander, zwany potocznie wężem, oraz spirala, inaczej snop lub helisa. Meander prowadzi rurę wzdłuż jednej ściany, a następnie wraca nią równolegle, tworząc charakterystyczne esowanie. Spirala natomiast układa rurę w formie ślimaka, gdzie odcinek zasilający biegnie obok powrotnego niemal równolegle przez całą powierzchnię.

Meander ma jedną zasadniczą cechę temperatura spada stopniowo w miarę oddalania się od rozdzielacza. Początkowe segmenty pętli grzewczej oddają ciepło do stropu, a rura wchodzi na dalsze partie już nieco ochłodzona. W efekcie przy ścianie zewnętrznej, gdzie straty ciepła są największe, masz najwyższą temperaturę wody roboczej, a przy ścianie wewnętrznej najniższą. To rozwiązanie sprawdza się w pomieszczeniach, gdzie strefy przy oknach wymagają większego dociaru, a pomieszczenie jest stosunkowo wąskie i wydłużone.

Spirala eliminuje ten problem niemal całkowicie. Zasilanie i powrót biegną tuż obok siebie na całej długości pętli, dzięki czemu różnica temperatur między sąsiednimi odcinkami nie przekracza kilku stopni. Ta geometria gwarantuje wyrównany rozkład ciepła niezależnie od kształtu wanny. Jedynym mankamentem spirali jest konieczność precyzyjnego zaplanowania strefy obwodowej przy ścianach zewnętrznych zazwyczaj realizuje się to poprzez zwiększenie zagęszczenia zwojów na obwodzie przy jednoczesnym zmniejszeniu rozstawu w centrum pomieszczenia.

Przeczytaj również o Jak oszczędzać na ogrzewaniu podłogowym

Wybór między meandrem a spiralą zależy od geometrii pomieszczenia i charakterystyki strat cieplnych. Prostokątne pokoje o proporcjach zbliżonych do kwadratu naturalnie preferują spirale. Wydłużone lub kuchnie z prostą linią okien są często lepiej obsługiwane przez meander, choćby dlatego, że spirala wymagałaby tam znacznego zagęszczenia przy jednej ścianie, co komplikuje układ. W obu przypadkach schemat ogrzewania podłogowego musi uwzględniać strefę przylgąłową, czyli pasmo przy ścianach zewnętrznych o zmniejszonym rozstawie rur, rekompensujące podwyższone straty ciepła przez przegrodę.

Architekci wnętrz i inwestorzy cenią sobie spirale także z powodów estetycznych równomierny układ linii na schemacie przekłada się na symetryczny rozkład ciepła odczuwalny stopami. Meander tworzy natomiast wyraźne gradienty temperaturowe, które w niektórych aranżacjach mogą być wręcz pożądane, na przykład w łazience przy samej wannie, gdzie chcemy intensywnego ciepła, a dalej zaś komfortowej temperatury do stania boso. Każdy wzór ma swoje uzasadnienie; kluczem jest świadome dopasowanie go do konkretnych warunków.

Wymiary i odstępy rur w schemacie ogrzewania podłogowego

Rozstaw rur to jeden z najważniejszych parametrów wpływających na moc cieplną oddawaną przez podłogę. Standardowo przyjmuje się wartości z zakresu dziesięciu do trzydziestu centymetrów, przy czym najczęściej spotykany rozstaw w domach jednorodzinnych to piętnaście lub dwadzieścia centymetrów. Wartość ta nie jest przypadkowa wynika z bilansu między mocą jednostkową instalacji a długością pętli grzewczej mieszczącej się w dopuszczalnych oporach hydraulicznych.

Dowiedz się więcej o Jak ustawić sterownik ogrzewania podłogowego

Zmniejszenie rozstawu na przykład z dwudziestu do dziesięciu centymetrów podwaja liczbę metrów rury na metrze kwadratowym powierzchni. Konsekwencje są następujące wyższa moc cieplna, lecz jednocześnie wyższy opór przepływu, dłuższy czas nagrzewania warstwy jastrychu i wreszcie większe zużycie materiału. W pomieszczeniach o wysokich wymaganiach cieplnych, takich jak łazienki czy pralnie, gęstszy rozstaw rekompensuje niską temperaturę zasilania charakterystyczną dla ogrzewania podłogowego. W sypialniach i salonach o umiarkowanym zapotrzebowaniu standardowy rozstaw piętnastocentymetrowy zazwyczaj w pełni wystarcza.

Przy projektowaniu schematu ogrzewania podłogowego trzeba pamiętać o ograniczeniach długości pojedynczej pętli. Dla rury o średnicy szesnastu milimetrów przyjmuje się maksymalną długość stu dwudziestu metrów, natomiast dla rury osiemnastomilimetrowej granica wynosi około stu osiemdziesięciu metrów. Przekroczenie tych wartości powoduje nadmierny spadek ciśnienia, nierównomierne ogrzewanie końcowych odcinków pętli i zwiększone ryzyko niedogrzania strefy powrotnej. Z tego powodu duże pomieszczenia dzieli się na kilka niezależnych pętli, każda podłączona do osobnego obiegu na rozdzielaczu.

Izolacja termiczna podłoża determinuje wymaganą gęstość ułożenia rur wprost im lepsza przegroda izolacyjna, tym mniej intensywny wzorzec można zastosować bez utraty komfortu. Przy współczynniku przenikania ciepła podłoża poniżej 0,1 wata na metr kwadratowy kelwin rozstaw dwudziestocentymetrowy generuje moc rzędu osiemdziesięciu watów na metr kwadratowy, co wystarcza do pokrycia strat w dobrze ocieplonych budynkach. Przy słabej izolacji, na przykład na gruncie, ta sama moc nie zrekompensuje strat, więc trzeba zagęścić rozstaw lub podnieść temperaturę zasilania, co zwiększa koszty eksploatacji.

Podobny artykuł Jaka temperatura w domu przy ogrzewaniu podłogowym

Minimalna grubość warstwy betonu pokrywającego rury wpływa na szybkość reakcji systemu oraz zdolność akumulacji cieplnej. Przyjmuje się, że odległość od górnej powierzchni rury do powierzchni wykończeniowej podłogi powinna wynosić od trzydziestu do pięćdziesięciu milimetrów. Grubsza warstwa oznacza wolniejsze nagrzewanie, lecz stabilniejszą temperaturę powierzchni i lepszą akumulację, co jest korzystne przy stosowaniu tańszej taryfy nocnej na cele ogrzewcze. Cieńsza warstwa reaguje szybciej na zmiany temperatury wody, ale generuje większe naprężenia termiczne w jastrychu.

Kluczowe komponenty w schemacie ogrzewania podłogowego

Rozdzielacz stanowi centrum dowodzenia każdego systemu ogrzewania podłogowego to do niego podłączane są wszystkie pętle grzewcze, a także urządzenia regulacyjne. W schemacie ogrzewania podłogowego rozdzielacz pojawia się zazwyczaj jako prostokąt z wieloma wylotami po obu stronach po jednej stronie zasilanie każdej pętli, po drugiej powroty. Każde wyjście wyposażone jest w zawór regulacyjny pozwalający na ręczne lub automatyczne ograniczenie przepływu, a w bardziej zaawansowanych wersjach w siłowniki termiczne współpracujące z regulatorem pokojowym.

Zawór mieszający, najczęściej trójdrogowy lub czterodrogowy, odpowiada za utrzymanie właściwej temperatury wody trafiającej do pętli. Źródło ciepła, takie jak kocioł kondensacyjny lub pompa ciepła, dostarcza wodę o temperaturze znacznie wyższej niż ta potrzebna do ogrzewania podłogowego. Zawór mieszający pobiera część wody powrotnej, miesza ją z zasilaniem i obniża temperaturę do wartości wymaganej przez instalację. Mechanizm ten działa na zasadzie proporcjonalnego dozowania strumieni im zimniejszy powrót, tym więcej gorącej wody zasilającej zostaje dopuszczone, utrzymując zadaną wartość na wyjściu.

Pompa obiegowa wbudowana w rozdzielacz lub umieszczona bezpośrednio przy źródle ciepła zapewnia ciągły ruch wody przez pętle. Dobór pompy polega na wyliczeniu wymaganego strumienia objętościowego na podstawie mocy cieplnej pomieszczenia i różnicy temperatur między zasilaniem a powrotem. Typowa wartość to od półtora do trzech metrów sześciennych na godzinę dla domu jednorodzinnego. Zbyt słaba pompa nie przepchnie wody przez wszystkie pętle przy maksymalnym obciążeniu; zbyt mocna generuje niepotrzebny pobór energii elektrycznej i hałas przepływu.

Regulator pogodowy to element systemu sterowania, który dynamicznie koryguje temperaturę zasilania w zależności od warunków atmosferycznych. Gdy na zewnątrz robi się zimniej, regulator zwiększa temperaturę wody płynącej do pętli; gdy słońce operuje w oknie lub urządzenia domowe generują ciepło, obniża ją. Schemat ogrzewania podłogowego powinien uwzględniać czujniki temperatury zewnętrznej i wewnętrznej wpięte w system, a także przewody sterujące łączące je z rozdzielaczem i zaworem mieszającym. Bez tej automatyki instalacja działa w trybie stałotemperaturowym, co generuje przewymiarowanie i dyskomfort.

Strefy grzewcze definiują podział na obszary o zbliżonym zapotrzebowaniu cieplnym. W typowym domu jednorodzinnym wyróżnia się strefę dzienną, sypialną, łazienkową i gospodarczą. Każda strefa powinna mieć własną pętlę lub grupę pętli podłączonych do osobnych obwodów na rozdzielaczu, sterowanych niezależnym regulatorem. Dzięki temu można obniżyć temperaturę w sypialniach nocą, nie schładzając salonu, lub utrzymywać podwyższoną temperaturę w łazience rano. Schemat rozdzielacza pokazuje te strefy jako odrębne grupy zaworów z przyporządkowanymi regulatorami lub termostatami pokojowymi.

Jak czytać schemat instalacji ogrzewania podłogowego

Każdy schemat ogrzewania podłogowego posługuje się umownymi oznaczeniami, które po chwili stają się intuicyjne. Linia ciągła reprezentuje rurę zasilającą, linia przerywana powrotną. Strzałki wskazują kierunek przepływu wody, a ich grubość może symbolizować średnicę nominalną przewodu. Rozdzielacz rysuje się zazwyczaj jako prostokąt z wyprowadzeniami oznaczonymi kolejnymi numerami lub literami. Część symboli pokrywa się z oznaczeniami stosowanymi w instalacjach sanitarnych, co ułatwia orientację osobom zaznajomionym z dokumentacją techniczną budowlaną.

Czytanie schematu zaczyna się od zidentyfikowania stref i pętli w każdej z nich. Każda pętla na rysunku powinna mieć podaną długość lub powierzchnię, jaką pokrywa. Porównanie tych wartości z obliczonym zapotrzebowaniem cieplnym pomieszczenia pozwala ocenić, czy wybrany rozstaw rur jest adekwatny. Jeśli suma mocy wszystkich pętli znacząco odbiega od strat cieplnych, schemat wymaga korekty albo poprzez zmianę rozstawu, albo poprzez modyfikację temperatury zasilania, albo przez dodanie dodatkowej pętli.

Kolejnym krokiem jest weryfikacja rozmieszczenia rur względem przegród zewnętrznych i stref. Na schemacie warto zazwyczaj umieszczać pasmo zagęszczone przy ścianach zewnętrznych, gdzie rozstaw maleje o kilka centymetrów w porównaniu z centrum pomieszczenia. Brak tej strefy przylgąłowej objawia się odczuwalnym chłodem przy oknach, nawet jeśli średnia temperatura powierzchni spełnia normy. Weryfikacja polega na sprawdzeniu, czy przy każdej przegrodzie o wysokim współczynniku przenikania ciepła występuje odpowiednie zagęszczenie.

Hydrauliczne powiązania między pętlami to aspekt często pomijany przez amatorów przeglądających schematy. Wszystkie pętle wychodzące z jednego rozdzielacza pracują pod wspólnym ciśnieniem, ale opory przepływu różnią się w zależności od długości i rozstawu. Pętla najdłuższa lub o najgęstszym ułożeniu będzie miała najwyższy opór, przez co przy stałym ciśnieniu generowanym przez pompę przepływ przez nią będzie niższy. Schemat powinien zawierać informację o oporach poszczególnych obwodów lub przynajmniej wskazywać numery zaworów regulacyjnych, które trzeba przytkać, aby wyrównać przepływy.

Ostatnim elementem jest lokalizacja punktów pomiarowych i regulacyjnych. Czujniki temperatury podłogi umieszcza się zazwyczaj w połowie powierzchni pomieszczenia, z dala od bezpośredniego nasłonecznienia i źródeł ciepła uzupełniającego. Termostaty pokojowe montuje się na wysokości około półtora metra, z dala od przeciągów i kanałów wentylacyjnych. Punkty te na schemacie ogrzewania podłogowego są oznaczone jako małe kółka lub kwadraty z opisem funkcji. Ich prawidłowe umiejscowienie warunkuje działanie automatyki błędnie osadzony czujnik będzie podawał zafałszowane odczyty, prowadząc do nieprawidłowej regulacji.

Przykładowy schemat ogrzewania podłogowego krok po kroku

Projektowanie schematu rozpoczyna się od pomiaru powierzchni każdego pomieszczenia z dokładnością do centymetra i naniesienia jej na plan w skali. Na tym etapie zaznacza się lokalizację mebli, urządzeń sanitarnych i stałych elementów wyposażenia, ponieważ rury nie powinny przebiegać pod szafkami w zabudowie, wanną ani pralką. Woda grzewcza oddaje ciepło do jastrychu niezależnie od tego, czy naciska on od góry, więc marnowanie metrów rury pod niewidocznymi obiektami mija się z celem.

Następnie wykonuje się obliczenia cieplne dla każdego pomieszczenia, wyznaczając moc wymaganą do pokrycia strat przez przegrody. Na tej podstawie dobiera się liczbę pętli i ich rozstaw. Dla przykładu pokój dzienny o powierzchni dwudziestu pięciu metrów kwadratowych w dobrze ocieplonym budynku może wymagać dwóch kilowatów mocy. Przy różnicy temperatur zasilania i powrotu rzędu ośmiu stopni taka moc odpowiada przepływowi około sześciuset litrów na godzinę, co w praktyce oznacza dwie pętle po około osiem każda z rozstawem piętnastocentymetrowym.

Po ustaleniu parametrów przechodzi się do rysowania tras pętli na planie. Przyjmijmy pokój o wymiarach pięć na pięć metrów z dwiema ścianami zewnętrznymi przy oknie. Pierwsza pętla obejmuje strefę pod oknem rura wchodzi od rozdzielacza, zatacza gęstą spiralę wzdłuż krawędzi okna, a następnie rozluźnia skok i przechodzi w część centralną. Druga pętla pokrywa pozostałą część pomieszczenia, również zagęszczając się przy drugiej ścianie zewnętrznej. Obie pętle nie przecinają się, a odstęp między ich najbliższymi odcinkami wynosi minimum dziesięć centymetrów, aby uniknąć lokalnego przegrzewania.

Po narysowaniu tras przystępuje się do oznaczenia rozdzielacza i połączeń. Rozdzielacz umieszcza się w centralnej lokalizacji, najlepiej w pomieszczeniu gospodarczym lub wnęce, skąd najkrótsze odcinki rur prowadzą do każdej pętli. Zbyt duża odległość między rozdzielaczem a najdalszą pętlą generuje dodatkowe opory przepływu i wymaga zwiększenia średnicy rury magistralnej. Na schemacie zaznacza się długości poszczególnych odcinków łączących, aby umożliwić wyliczenie całkowitego zużycia rury i weryfikację maksymalnych długości pętli.

Ostatnim etapem jest naniesienie na schemat ogrzewania podłogowego elementów regulacyjnych i pomiarowych. Termostat pokojowy umieszcza się na ścianie wewnętrznej, z dala od drzwi i kanałów wentylacyjnych, łącząc go przewodem z rozdzielaczem. Zawory termostatyczne na rozdzielaczu oznacza się numerami odpowiadającymi poszczególnym pętlom. Jeśli system przewiduje strefowanie, każda grupa pętli otrzymuje osobny obwód sterowany niezależnym regulatorem. Po zakończeniu rysunku warto przejrzeć go z perspektywy hydrauliki czy najdłuższa pętla nie przekracza dopuszczalnej długości, czy sumaryczny przepływ mieści się w wydajności pompy, czy rozmieszczenie zaworów pozwala na wyrównanie przepływów między obwodami.

Poprawnie wykonany schemat ogrzewania podłogowego to połowa sukcesu inwestycji. Reszta zależy od precyzji wykonawstwa zachowania projektowych rozstawów, szczelności połączeń i właściwego wygrzania jastrychu przed oddaniem instalacji do użytku. Nawet najlepszy projekt przyniesie rozczarowanie, jeśli rura zostanie źle zamocowana lub warstwa izolacji zostanie przerwana w newralgicznych miejscach.
