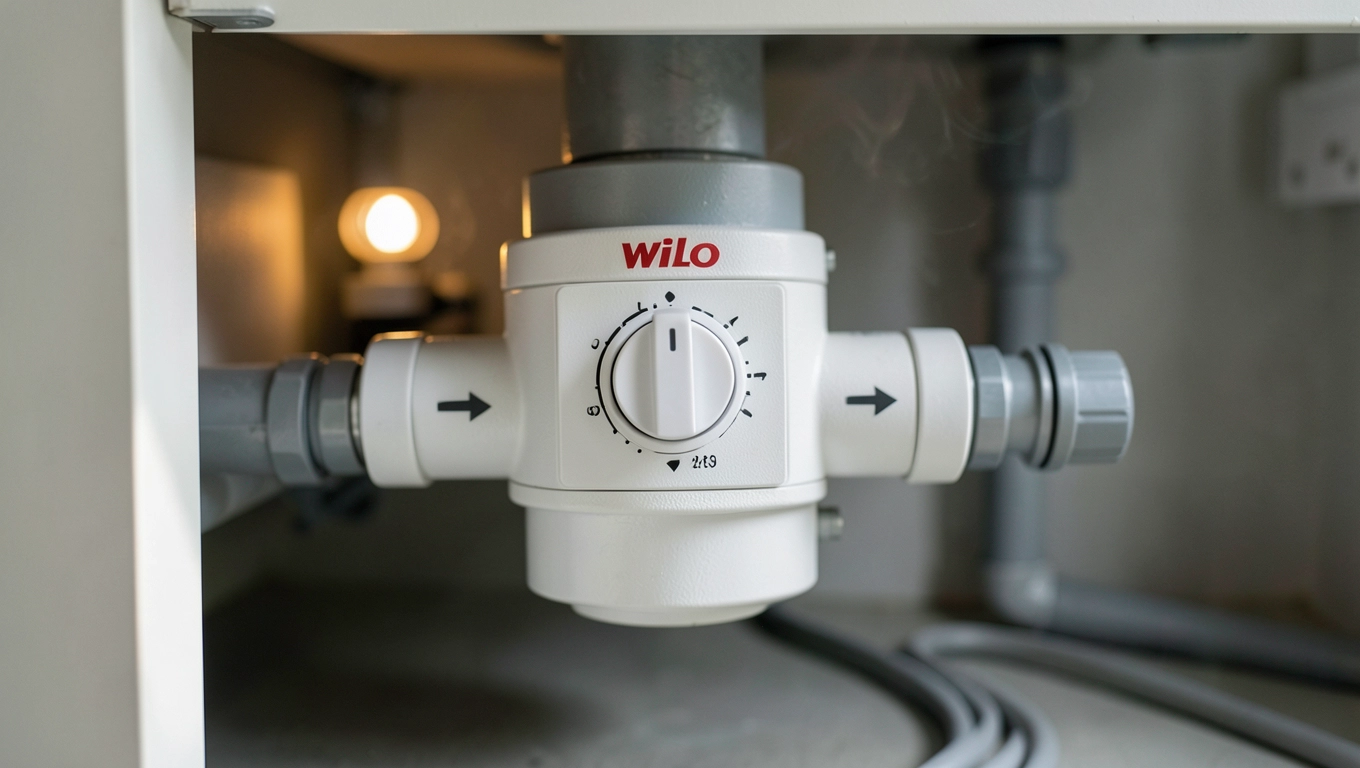

Jak ustawić pompę Wilo do podłogówki i nie przepłacać za prąd

Źle ustawiona pompa obiegowa potrafi pożerać prąd po cichu, szumieć w szafce i rozkładać temperaturę tak nierówno, że jedno pomieszczenie grzeje się nadmiernie, a drugie ledwo dogrzewa podłogę. Każdy kilowat, który przepuszczasz przez źle skalibrowaną pompę, to pieniądze dosłownie wywiewane przez kanał wentylacyjny, bo nowoczesne sterowanie elektroniczne potrafi zbić zużycie energii do ułamka tego, co ciągnęły stare urządzenia trzybiegowe. Właśnie ustawienie pompy Wilo do podłogówki decyduje o tym, czy kocioł pracuje w swoim optymalnym punkcie, a pętle ogrzewania podłogowego dostają dokładnie tyle czynnika, ile potrzebują bez strat ciśnienia i bez efektu "słyszę hydraulika w ścianie".

• Czym właściwie jest pompka obiegowa i dlaczego jej ustawienie kosztuje albo oszczędza realne pieniądze
• Tryb pracy pompy Wilo do podłogówki: Δp-c czy Δp-v
• Ustawienia pompy Wilo Yanos PICO do podłogówki z buforem ciepła
• Najczęstsze błędy przy ustawianiu pompy Wilo w ogrzewaniu podłogowym
• Optymalizacja zużycia energii i realne oszczędności roczne
• Dane techniczne Wilo Yanos PICO 25/1-6
• Kiedy NIE stosować Δp-c w podłogówce
• Zasady doboru pompy do konkretnej instalacji
• Serwis i przeglądy pompy Wilo
• Najczęstsze pytania techniczne
• Krótkie podsumowanie

Czym właściwie jest pompka obiegowa i dlaczego jej ustawienie kosztuje albo oszczędza realne pieniądze

Pompa obiegowa w układzie centralnego ogrzewania to niewielkie urządzenie z wirnikiem, które wymusza ruch wody w obiegu zamkniętym. Bez niej grawitacja w domu jednorodzinnym nigdy nie pokona oporów hydraulicznych rur, zaworów i wężownic podłogówki. Jej praca pochłania od 30 do nawet 80% całkowitego zużycia energii przez całą instalację grzewczą w sezonie, jeśli liczyć tylko pompę w stosunku do reszty systemu. Stare pompy trzybiegowe pracowały na sztywno ustawionej krzywej, dlatego zjadały 50 do 200 W nieprzerwanie, niezależnie od tego, czy palenisko akurat grzało, czy nie.

Pompy elektroniczne, takie jak Wilo Yanos PICO 25/1-6, potrafią automatycznie obniżać obroty, gdy zawory termostatyczne się przymykają. W praktyce oznacza to spadek mocy pobieranej do 5-50 W w trybach Δp, czyli sterowania różnicą ciśnień. Różnica między starą pompą 60 W pracującą 24 godziny przez pół roku a nową pobierającą średnio 10 W przez ten sam czas daje około 220 kWh oszczędności rocznie. Przy obecnych taryfach G11 to przedział 150-200 zł, czyli kwota, która w pięć sezonów zwraca samą pompę.

Drugą stroną medalu jest komfort akustyczny. Źle dobrana lub źle ustawiona pompa pracuje zbyt wysoko, słyszalny staje się szum przepływu, pukanie w rurach i wibracje przenoszone na stelaż podtynkowy. W Yanos PICO producent zastosował silnik z magnesami trwałymi, którego wirnik w trybie Δp-c potrafi zejść do 1500 obr/min. To istotnie poniżej progu słyszalności ucha ludzkiego w kontekście pracy ciągłej.

Tryb pracy pompy Wilo do podłogówki: Δp-c czy Δp-v

Panel pompy Wilo Yanos PICO ma z pozoru tylko trzy pozycje pokrętła, lecz każda z nich skrywa inny algorytm sterowania. Δp-c (stałe ciśnienie) oznacza, że pompa utrzymuje różnicę ciśnienia na stałym poziomie, niezależnie od chwilowego oporu instalacji. To rozwiązanie idealne do ogrzewania podłogowego, gdzie opory hydrauliczne są niskie, charakter przepływu stabilny i nie zależy od stopnia otwarcia zaworów termostatycznych. Stała delta ciśnienia gwarantuje równomierny rozdział czynnika między poszczególnymi pętlami.

Δp-v (zmienne ciśnienie) sprawdza się lepiej przy grzejnikach, gdzie opór rośnie proporcjonalnie do stopnia otwarcia zaworu. Pompa obniża ciśnienie, gdy termostat zamyka obieg, i podnosi je, kiedy przepływ ma być intensywniejszy. W podłogówce ta regulacja prowadziłaby do chwilowych niedoborów wody w najdłuższych pętlach, gdy rzadziej używane obiegi zostają odcięte. Dlatego tryb Δp-v dla podłogówki jest zwykle nietrafiony.

Trzecia opcja, stała prędkość I/II/III, to relikt po pompach starszej generacji. W Yanos PICO producent zostawił ją jako tryb awaryjny. Stosuje się go wyłącznie wtedy, gdy automatyka zawiedzie albo gdy potrzebne jest obejście przy rozruchu instalacji, zanim odpowietrzanie zostanie zakończone.

Tabela: Kiedy wybrać dany tryb

Ustawienia pompy Wilo Yanos PICO do podłogówki z buforem ciepła

Bufor ciepła w układzie z podłogówką to nie ozdoba, lecz akumulator energii. Akumulacja wody w zbiorniku o pojemności zwykle od 100 do 300 litrów wyrównuje krótkie skoki mocy kotła na paliwo stałe albo kominka z płaszczem wodnym. Pompa obiegowa w takiej konfiguracji stoi za buforem, nigdy przed nim. Umieszczenie pompy między kotłem a zasobnikiem wymusza niepotrzebne mieszanie warstw wody o różnej temperaturze i obniża sprawność całego węzła.

Właściwa kolejność uruchamiania po sezonie letnim wygląda tak: najpierw napełniasz układ czynnikiem i sprawdzasz ciśnienie w naczyniu wzbiorczym (zwykle 1,0-1,5 bar przy zimnej instalacji). Potem otwierasz zawory odcinające pętle podłogówki i uruchamiasz pompę na najwyższym stałym biegu przez 10-15 minut. Cel: wyparcie powietrza, które zebrało się w najwyższych punktach rur i rozdzielacza. Dopiero po usłyszeniu stabilnego szumu, bez klasycznego "bulgotania", przechodzisz do trybu Δp-c.

Krok po kroku: regulacja po panelu

Pokrętłem na froncie pompy wybierasz tryb Δp-c. Regulacja mocy odbywa się przez obrót pokrętła w prawo lub w lewo, a diody LED sygnalizują aktualny stopień. Zacznij od środkowej wartości, czyli orientacyjnie od stopnia odpowiadającego Δp około 2-3 metrów słupa wody. Dla typowej podłogówki o łącznej długości pętli 600-800 m w dobrze zrównoważonej instalacji to zupełnie wystarczający zakres.

Kolejnym krokiem jest kontrola temperatury zasilania i powrotu. Mierzysz ją termometrem kuchennym lub pirometrem na rurze zasilającej tuż przy pompie oraz na rurze powrotnej wchodzącej do bufora. Różnica tych dwóch wartości powinna wynosić 5-10°C. Mniejsza delta sugeruje, że pompa tłoczy zbyt intensywnie i woda zdążyła oddać zbyt mało ciepła w podłodze. Większa różnica sygnalizuje niedostateczny przepływ, co prowadzi do nierównomiernego grzania i przegrzewania stref.

Schemat ustawień w konfiguracji kocioł-bufor-podłogówka

W schemacie hydraulicznym za kotłem na paliwo stałe idzie pompa pierwotna (ładująca bufor), dalej bufor z czujnikiem temperatury, a dopiero za buforem pompa wtórna, czyli ta właśnie Wilo Yanos PICO. Zawór mieszający trójdrogowy lub czterodrogowy montuje się między pompą wtórną a rozdzielaczem podłogówki. Mieszacz obniża temperaturę zasilania do 35-45°C, bo wyższe wartości niszczą posadzki, wypalają parkiet i powodują pękanie dylatacji.

Najczęstsze błędy przy ustawianiu pompy Wilo w ogrzewaniu podłogowym

Pierwszym i najczęstszym błędem jest wybór zbyt wysokiego biegu. Wielu instalatorów zostawia pompę na poziomie maksymalnym, "na zapas", sądząc, że skoro urządzenie ma taki zakres, to warto go wykorzystać. W praktyce zbyt intensywny przepływ obniża różnicę temperatur między zasilaniem a powrotem do symbolicznych 2-3°C. Efekt? Sterownik kotła dostaje informację, że woda zdążyła się schłodzić, i podnosi moc grzewczą. Kocioł pracuje w punkcie niższej sprawności, a podłoga bywa przegrzewana mimo ustawienia 35°C na mieszaczu.

Drugi błąd polega na dobraniu pompy "na oko" zamiast na podstawie wykresu wydajności. W dokumentacji Wilo dla Yanos PICO 25/1-6 podano krzywe wydajności: maksymalna wysokość podnoszenia wynosi 6 metrów słupa wody przy zerowym przepływie, a przy 3 m³/h spada do około 2,5 metra. Wybór modelu o zbyt dużej mocy wobec rzeczywistego oporu instalacji powoduje niepotrzebne zużycie energii.

Trzeci problem to brak odpowietrznika automatycznego w najwyższym punkcie instalacji. Powietrze uwięzione w rurach nie pozwala pompie ustalić stabilnego ciśnienia, bo czujnik delta-p kalibruje się na fałszywych wartościach. Pompa wariuje między wysokimi i niskimi obrotami, co objawia się słyszalnym pulsowaniem w nocy.

Czwarty, technicznie kluczowy błąd: montaż pompy Wilo przed buforem ciepła zamiast za nim. W takiej konfiguracji pompa zasysa wodę zimną z powrotu i tłoczy ją przez kocioł oraz przez bufor jednocześnie, tworząc krótki obieg. Straty ciepła przez komin kotła rosną, a bufor nie ma szansy poprawnie rozwarstwić temperatur.

Checklist przed uruchomieniem

• Sprawdzić ciśnienie w naczyniu wzbiorczym (1,0-1,5 bar zimna instalacja)
• Potwierdzić kierunek przepływu (strzałka na korpusie pompy zgodna z kierunkiem wody)
• Wybrać tryb Δp-c na pokrętle
• Ustawić środkowy stopień mocy Δp
• Uruchomić pompę na najwyższym biegu stałym przez 10-15 minut
• Przejść na Δp-c po ustaniu szumu wody
• Zmierzyć temperaturę zasilania i powrotu termometrem

Optymalizacja zużycia energii i realne oszczędności roczne

Pompa trzybiegowa starego typu pobiera przeciętnie 50-200 W w zależności od biegu. Przy pracy ciągłej przez 6 miesięcy sezonu grzewczego (180 dni × 14 godzin średniej aktywności) daje zużycie rzędu 380-1000 kWh rocznie. Pompa elektroniczna w trybie Δp-c, w tej samej instalacji, schodzi do 5-50 W. Różnica w bilansie sięga więc 300-700 kWh rocznie, a w przeliczeniu na złotówki 200-500 zł w taryfie G11.

Tabela pokazuje orientacyjne koszty:

Warto wiedzieć, kiedy pompę można wyłączyć. W okresie letnim, gdy kocioł i podłogówka nie pracują, pompa niepotrzebnie pobiera energię, nawet jeśli to zaledwie 5 W. Standardowa praktyka polega na odcięciu zasilania elektrycznego pompy bezpośrednio na sterowniku. Pozostawienie pompy zimą w stanie wyłączonym na czas dłuższy niż kilka godzin grozi zablokowaniem wirnika przez osad z wody; profilaktycznie raz na kwartał uruchamia się pompę ręcznie na kilka minut.

Dane techniczne Wilo Yanos PICO 25/1-6

Yanos PICO 25/1-6 obsługuje instalacje o wydajności do 3,5 m³/h i maksymalnej wysokości podnoszenia 6 metrów słupa wody. Przyłącze gwintowane ma średnicę 1¼ cala, rozstaw montażowy 180 mm. Silnik z magnesami trwałymi pracuje na napięciu 230 V, pobór mocy waha się od 5 do 50 W. Masa samego urządzenia to około 2,0 kg, więc montaż na ścianie nie wymaga dodatkowej konsoli.

Krzywa wydajności wykazuje najlepszy punkt pracy przy 1,5 m³/h i 3,5 m słupa wody, co odpowiada środkowemu ustawieniu pokrętła. W tym miejscu sprawność hydrauliczna sięga wartości szczytowej, a pobór mocy jest niższy niż na skrajach zakresu. Instalatorzy w instalacjach podłogowych rzadko kiedy potrzebują więcej niż ten punkt, bo opór pętli standardowo nie przekracza 2 m słupa wody po zrównoważeniu przepływów na rozdzielaczu.

Normy, do których odwołuje się dokumentacja producenta, obejmują PN-EN 16297 dotyczącą pomp obiegowych oraz klasę energetyczną A w klasyfikacji EuP/ErP. To ostatnie kryterium ma znaczenie przy programach dofinansowania typu "Czyste Powietrze", które wymagają klasy A dla pomp w modernizowanych instalacjach.

Kiedy NIE stosować Δp-c w podłogówce

Δp-c nie sprawdzi się w instalacji, gdzie pętle mają drastycznie różną długość, na przykład 50 m i 200 m w tym samym rozdzielaczu. W takiej sytuacji stała różnica ciśnienia przekłada się na bardzo nierówny przepływ, bo krótsza pętla ma mniejszy opór. Konieczne będzie zrównoważenie przepływów zaworami na rozdzielaczu lub zastosowanie pompy o szerszej charakterystyce, na przykład modelu Yonos PICO z opcją dynamicznego dopasowania.

Δp-c zawodzi też w instalacjach ze starymi zaworami termostatycznymi, które mają wysoki opór nawet w pełnym otwarciu. Pompa wpada wtedy w tryb oscylacji: podnosi obroty, zawór się otwiera, opór spada, pompa obniża obroty, zawór zamyka się. Efekt to słyszalne klapanie i nierówna temperatura w pokojach. Rozwiązanie polega albo na wymianie zaworów, albo na przejściu na tryb Δp-v.

Zasady doboru pompy do konkretnej instalacji

Dobór pompy obiegowej powinien zaczynać się od obliczenia oporu hydraulicznego instalacji. Sumujesz opory rur (z tabeli producenta rur), zaworów, filtra, rozdzielacza i wężownic. Dla podłogówki o łącznej długości pętli 700 m rur PEX 16×2 otrzymujesz wartość w przedziale 1,5-2,5 m słupa wody. Z dodatkowym oporem zaworu mieszającego i filtra siatkowego suma sięga 2,5-3,5 metra. Pompa o maksymalnym podnoszeniu 6 m w takiej sytuacji daje zapas około 80%, co wystarczy na rekompensatę zabrudzeń filtra i osadów po kilku latach eksploatacji.

Drugim kryterium jest wydajność, czyli ile litrów na minutę musi przepłynąć przez całą instalację. Dla podłogówki z krokiem układania rury 15 cm w betonie potrzebujesz około 1,5-2,0 l/min na metr kwadratowy. Dom o powierzchni grzewczej 150 m² wymaga więc przepływu 3-5 l/min na pętlę, sumarycznie 30-50 l/min w całym obiegu, czyli 1,8-3,0 m³/h. Yanos PICO obsługuje ten zakres.

Serwis i przeglądy pompy Wilo

Pompa elektroniczna nie wymaga regularnego smarowania, bo łożyska są ceramiczne i smarowane wodą przepływającą przez korpus. Konserwacja sprowadza się do okresowego czyszczenia filtra siatkowego raz na rok oraz sprawdzenia wirnika pod kątem osadów kamienia. Twarda woda powyżej 20°dH (stopni niemieckich) wymaga montażu stacji zmiękczającej, inaczej wirnik straci wydajność po 4-5 latach.

Przed sezonem grzewczym warto odkręcić zaślepkę z wirnika i sprawdzić, czy obraca się swobodnie, bez oporu mechanicznego. Po zakończeniu sezonu pompę pozostawia się wypełnioną wodą z całą instalacją; nie powinno się jej opróżniać bez wyraźnej potrzeby. Napowietrzenie wirnika prowadzi do jego zapieczenia jeszcze tego samego dnia.

Najczęstsze pytania techniczne

Jakie Δp wybrać na starcie? Zacznij od 2-3 metrów słupa wody i obserwuj różnicę temperatur zasilania i powrotu. Jeśli różnica wynosi 8°C, ustawienie jest poprawne. Mniejsza różnica oznacza, że pompę trzeba o jeden stopień obniżyć.

Co oznacza migająca czerwona dioda? Pompa sygnalizuje awarię lub suchobieg. Sprawdź ciśnienie wody w instalacji, odpowietrzyj układ i ponownie uruchom urządzenie.

Czy pompa powinna pracować całą dobę? W trybie Δp-c tak, bo zużywa wtedy minimalną moc. Wyłączanie na noc obniża komfort termiczny bez istotnych oszczędności.

Czy można zostawić pompę na II biegu stałym? Można, ale nie ma to sensu energetycznego. Δp-c daje niższe zużycie przy tej samej wydajności.

Krótkie podsumowanie

Ustawienie pompy Wilo do podłogówki sprowadza się do trzech kroków: wybór trybu Δp-c, ustawienie środkowego stopnia Δp i weryfikacja różnicy temperatur zasilanie-powrót w przedziale 5-10°C. Dobrze skonfigurowana pompa Yanos PICO pobiera od 5 do 50 W zamiast 50-200 W, jak stara jednostka trzybiegowa, co w skali roku przekłada się na 200-500 zł oszczędności. Przy współpracy z buforem ciepła pompa stoi zawsze za zasobnikiem, a przed rozdzielaczem pracuje zawór mieszający obniżający temperaturę zasilania do 35-45°C. Zaniedbanie odpowietrzania lub nieprawidłowy montaż pompy względem bufora skutkuje szumem, nierównomiernym grzaniem i szybkim zużyciem energii.

Źródła danych i normy: instrukcja techniczna Wilo Yanos PICO 25/1-6, dyrektywa ErP (EuP 2009/125/WE) określająca klasy energetyczne pomp obiegowych, norma PN-EN 16297 dotycząca pomp obiegowych do instalacji grzewczych, dokumentacja producentów rur PEX (np. Henco, Uponor) w zakresie oporów hydraulicznych, katalog taryf energetycznych G11 (informacje dostępne na stronie operatora sieci dystrybucyjnej).
