Zawór mieszający do podłogówki – jak działa i dlaczego bez niego rachunki rosną

Rachunek za ogrzewanie potrafi zaskoczyć nieprzyjemnie, gdy podłogówka pracuje na zbyt gorącej wodzie, a rury zaczynają pracować na granicy wytrzymałości. Zawór mieszający do podłogówki to element, który decyduje o tym, czy instalacja grzewcza działa oszczędnie i bezawaryjnie przez lata, czy generuje straty ciepła i kosztowne naprawy. Warto poznać jego zasadę działania, by świadomie dobrać urządzenie do konkretnej instalacji, samodzielnie je zamontować i sprawnie diagnozować ewentualne usterki.

• Zasada działania zaworu mieszającego do podłogówki
• Typy zaworów mieszających i ich zastosowanie
• Jak dobrać zawór mieszający 3-drogowy do podłogówki
• Montaż zaworu mieszającego krok po kroku i typowe błędy
• Podłączenie siłownika do zaworu mieszającego w podłogówce
• Eksploatacja, regulacja i diagnostyka usterek

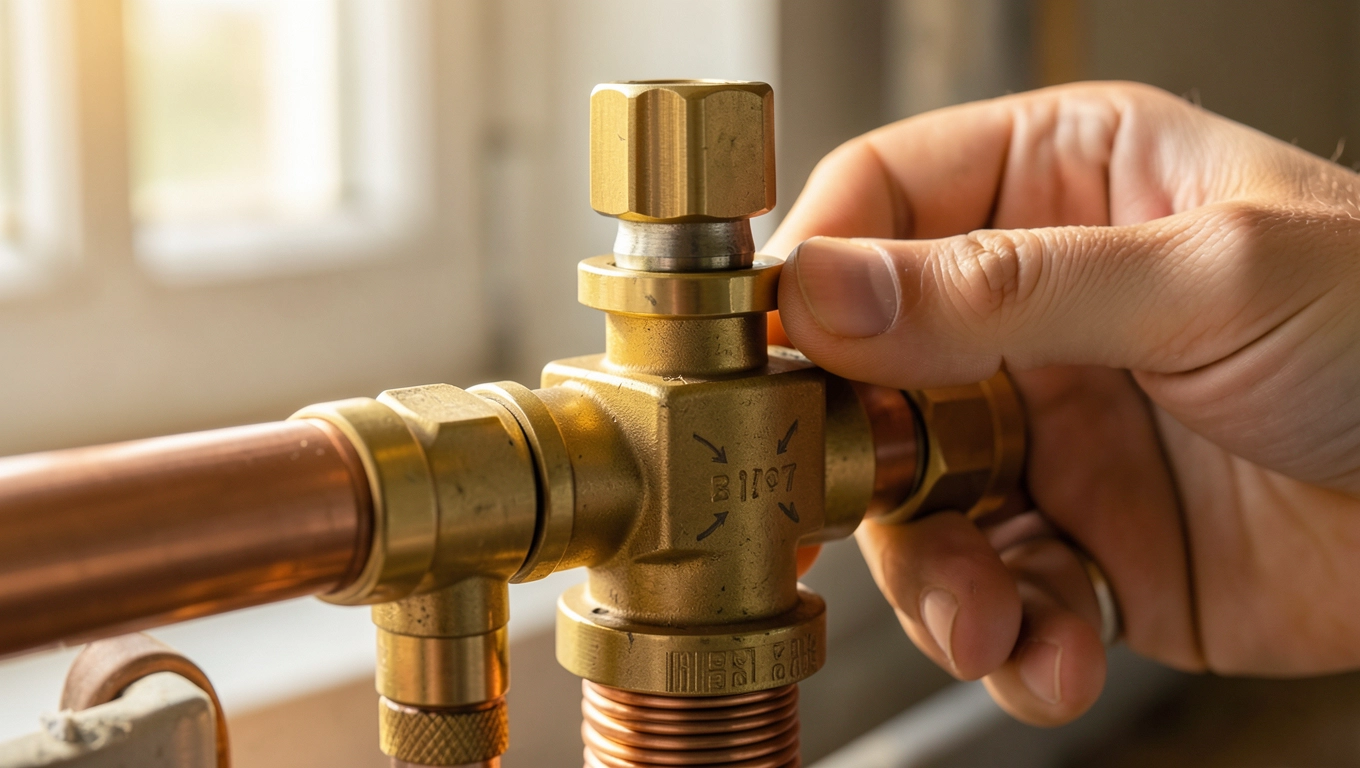

Zasada działania zaworu mieszającego do podłogówki

Ogrzewanie podłogowe wymaga wody o temperaturze niższej niż tradycyjne grzejniki, najczęściej w granicach 30-45°C, podczas gdy kocioł dostarcza czynnik grzewczy nagrzany do 55-75°C. Zawór mieszający pełni w układzie rolę pośrednika, który pobiera gorącą wodę z zasilania i miesza ją z chłodniejszą wodą powrotną, uzyskując dokładnie taką temperaturę, jakiej potrzebuje pętla podłogowa.

Sercem urządzenia jest element termostatyczny, reagujący na zmiany temperatury czynnika opuszczającego zawór. Gdy woda w obiegu podłogowym robi się zbyt ciepła, mechanizm przymyka dopływ gorącego strumienia i otwiera drogę dla chłodniejszego powrotu. Kiedy temperatura spada poniżej zadanej wartości, proporcje odwracają się automatycznie, bez udziału użytkownika.

Dzięki takiemu rozwiązaniu instalacja podłogowa otrzymuje stabilne warunki pracy niezależnie od wahań temperatury kotła. Stały, niski poziom nagrzania wody chroni rury PE-X przed przekroczeniem dopuszczalnych 60°C, ogranicza pękanie wylewki i wydłuża żywotność całego układu. Jednocześnie komfort cieplny w pomieszczeniu rozkłada się równomiernie, a rachunki za gaz lub prąd spadają, bo kocioł nie musi cyklicznie dogrzewać przegrzanej podłogi.

Z punktu widzenia fizyki przepływu mamy tu do czynienia z klasycznym mieszaniem dwóch strumieni o różnych entalpiach, sterowanym sprzężeniem zwrotnym. Czujnik temperatury umieszczony na wylocie zaworu pełni funkcję regulatora proporcjonalnego, który w sposób ciągły koryguje pozycję grzybka lub klapy wewnątrz korpusu. To rozwiązanie znacznie prostsze i tańsze niż pełna automatyka pogodowa, a jednocześnie wystarczająco precyzyjne dla typowej instalacji domowej.

Typy zaworów mieszających i ich zastosowanie

Na rynku funkcjonuje kilka konstrukcji, różniących się liczbą dróg, sposobem sterowania oraz zakresem regulacji. Wybór konkretnego modelu zależy od powierzchni ogrzewanej podłogi, liczby obwodów w rozdzielaczu i oczekiwanego poziomu komfortu obsługi. Poniższa tabela porównuje najpopularniejsze rozwiązania dostępne w polskich hurtowniach i sklepach instalacyjnych.

Zawory dwudrogowe sprawdzają się tam, gdzie cała instalacja pracuje na jednej, z góry ustalonej temperaturze, a kocioł kondensacyjny sam dba o właściwe parametry wody. Nie nadają się do klasycznych kotłów stałopalnych, które wytwarzają czynnik powyżej 70°C, bo nie obniżą jego temperatury w sposób wystarczający.

Trójdrożne zawory ręczne wymagają od użytkownika okresowej korekty pokrętła, zwykle raz lub dwa razy w sezonie grzewczym. To rozwiązanie tanie i niezawodne, ale mało wygodne, gdy temperatura zewnętrzna zmienia się dynamicznie. Znacznie lepiej w takich warunkach pracuje wersja termostatyczna, utrzymująca stałą temperaturę zasilania bez ręcznej interwencji.

Zawory z siłownikiem elektrycznym otwierają drogę do zaawansowanej automatyki, łączącej regulację z czujnikiem pogodowym, termostatami pokojowymi i sterownikiem kotła. Sprawdzają się w dużych domach, biurach oraz budynkach użyteczności publicznej, gdzie liczy się minimalne zużycie energii. Wariant czterodrogowy łączy obieg grzejnikowy i podłogowy w jednym urządzeniu, co upraszcza instalację w domach z mieszanym systemem grzewczym.

Jak dobrać zawór mieszający 3-drogowy do podłogówki

Prawidłowy dobór zaczyna się od ustalenia trzech kluczowych parametrów: mocy cieplnej kotła, powierzchni ogrzewanej podłogi oraz liczby obwodów w rozdzielaczu. Producenci podają w katalogach współczynnik Kvs, określający przepustowość zaworu przy spadku ciśnienia 1 bar, oraz dopuszczalny zakres temperatury pracy, najczęściej od 5°C do 110°C.

Dla domu o powierzchni 120 m² z ośmioma obiegami podłogowymi i kotłem gazowym o mocy 24 kW optymalnie sprawdza się zawór 3-drogowy termostatyczny o Kvs w granicach 4,0-6,0 m³/h i średnicy przyłączy DN 25 (1 cal). Przy mniejszych instalacjach do 60 m² wystarczy model DN 20 z Kvs 2,5-3,5, a w obiektach powyżej 200 m² warto sięgnąć po urządzenia DN 32 z siłownikiem.

Zbyt mały zawór w stosunku do przepływu generuje szum hydrauliczny, spadek wydajności grzewczej i szybkie zużycie uszczelnień. Objawia się to głośnym świstem przy otwartych zaworach termostatycznych na rozdzielaczu oraz wyraźnie chłodniejszą podłogą w pomieszczeniach oddalonych od źródła ciepła.

Kolejnym kryterium jest zakres nastaw temperatury. Standardowe zawory termostatyczne pozwalają ustawić wartości od 20°C do 60°C, co pokrywa większość potrzeb ogrzewania podłogowego. Modele rozszerzone sięgają 80°C i przydają się w układach mieszanych, gdzie ten sam zawór obsługuje zarówno podłogówkę, jak i grzejniki łazienkowe.

Materiał korpusu wpływa na trwałość i cenę. Mosiądz odlewniczy z wkładem ze stali nierdzewnej to najczęstszy wybór, gwarantujący 15-20 lat pracy bez korozji. Stal nierdzewna premium wydłuża ten czas, ale podnosi koszt zakupu o 40-60%. Unikać należy zaworów z tworzywa sztucznego w instalacjach pracujących powyżej 60°C i przy ciśnieniu roboczym przekraczającym 3 bar.

Montaż zaworu mieszającego krok po kroku i typowe błędy

Montaż wymaga przygotowania kilku narzędzi i materiałów. Potrzebne będą dwa klucze płasko-oczkowe 30 i 36 mm, obcinak do rur wielowarstwowych lub miedzianych, kalibrator, zaciskarka, taśma teflonowa, pasta uszczelniająca, śrubunki z półśrubunkami oraz uchwyty montażowe. Warto też zaopatrzyć się w manometr do kontroli ciśnienia po napełnieniu układu.

Przed rozpoczęciem pracy instalację trzeba dokładnie przepłukać, usuwając resztki montażowe i opiłki, które mogłyby uszkodzić uszczelnienia zaworu. Kocioł powinien być wyłączony i ostudzony, a zawory odcinające na zasilaniu i powrocie zamknięte. Ciśnienie w układzie spuszcza się przez zawór spustowy w najniższym punkcie instalacji.

Zawór montuje się na przewodzie zasilającym rozdzielacz, w pozycji umożliwiającej odczyt skali i dostęp do pokrętła regulacyjnego. Kierunek przepływu oznaczony strzałką na korpusie musi być zgodny z rzeczywistym kierunkiem wody, w przeciwnym razie mieszanie będzie nieprawidłowe, a temperatura zasilania niestabilna. Po obu stronach zaworu warto zamontować śrubunki, które w razie awarii pozwolą szybko zdemontować urządzenie bez konieczności opróżniania całego układu.

Schemat połączeń wygląda następująco: wlot gorącej wody z kotła dochodzi do górnego przyłącza zaworu, wlot chłodniejszej wody z powrotu podłogowego do przyłącza bocznego, a wylot zmieszanej wody kierowany jest do rozdzielacza podłogowego. Przy wersji czterodrogowej schemat rozszerza się o drugi obieg wychodzący bezpośrednio do grzejników, co pozwala na jednoczesne zasilanie obu systemów o różnych temperaturach.

Najczęstsze błędy montażowe to odwrócona kierunkowość przepływu, brak śrubunków, zbyt ciasne łuki rur przy korpusie oraz montaż w pozycji utrudniającej odczyt i regulację. Każdy z tych błędów objawia się w ciągu pierwszych tygodni eksploatacji, najczęściej w postaci niestabilnej temperatury podłogi lub szumów hydraulicznych.

Podłączenie siłownika do zaworu mieszającego w podłogówce

Siłownik termoelektryczny lub elektromechaniczny montuje się na zaworze za pomocą adaptera dostarczanego w zestawie lub dokupowanego osobno. Przed montażem zawór ustawia się w pozycji środkowej, co ułatwia precyzyjne osadzenie trzpienia siłownika. Adapter nakręca się ręcznie, do pierwszego oporu, bez użycia narzędzi, by nie uszkodzić delikatnego mechanizmu.

Podłączenie elektryczne wykonuje się przewodem trójżyłowym o przekroju minimum 0,75 mm². Kolorystyka przewodów zależy od producenta, ale najczęściej brązowy to faza, niebieski to zero, a żółto-zielony to uziemienie. Zasilanie 230 V doprowadza się ze sterownika kotła lub dedykowanego regulatora pogodowego, który na podstawie temperatury zewnętrznej i zadanej krzywej grzewczej wysyła sygnał otwarcia lub zamknięcia zaworu.

Sterowanie siłownikiem odbywa się w jednym z trzech trybów. Najprostszy to sygnał dwustanowy włącz/wyłącz, wystarczający w małych instalacjach. Drugi tryb to regulacja proporcjonalna 0-10 V, zapewniająca płynną zmianę pozycji zaworu i najwyższą precyzję temperatury. Trzeci wariant to komunikacja cyfrowa, stosowana w rozbudowanych systemach BMS i inteligentnych domach.

Po podłączeniu trzeba sprawdzić kierunek pracy siłownika. Po sygnale otwarcia z kontrolera trzpień powinien wysuwać się, a po sygnale zamknięcia chować w obudowie. Jeśli kierunek jest odwrotny, wystarczy zamienić miejscami przewody fazy i neutralnego w zacisku sterownika, bez konieczności demontażu samego siłownika.

Pierwsze uruchomienie najlepiej wykonać z instalatorem lub przynajmniej ze szczegółową instrukcją producenta sterownika. Warto też zanotować nastawy krzywej grzewczej (zwykle od 0,6 do 1,6) i pozycję zaworu w kolejnych tygodniach eksploatacji, co ułatwi późniejszą diagnostykę.

Eksploatacja, regulacja i diagnostyka usterek

Prawidłowo działający zawór mieszający nie wymaga częstych interwencji, ale coroczny przegląd znacząco wydłuża jego żywotność. Raz na sezon warto odpowietrzyć układ, odkręcając śrubę odpowietrznika na korpusie zaworu lub na rozdzielaczu. Wypływające pęcherzyki powietrza mogą powodować szumy i zakłócać pracę czujnika temperatury.

Filtr siatkowy zamontowany na powrocie do kotła chroni zawór przed zanieczyszczeniami, ale sam wymaga okresowego czyszczenia. Wystarczy zamknąć zawory odcinające, odkręcić pokrywę filtra, wypłukać siatkę pod bieżącą wodą i złożyć wszystko z powrotem. Zaniedbanie tej czynności prowadzi do spadku przepływu i przegrzewania wody w obiegu podłogowym.

Regulacja krzywej grzewczej polega na takim dobraniu parametrów sterownika, aby temperatura zasilania podłogówki rosła wraz ze spadkiem temperatury zewnętrznej. W praktyce przy -10°C na zewnątrz woda wychodząca z zaworu powinna mieć około 40°C, przy 0°C około 35°C, a przy +10°C około 28°C. Wartości te odpowiadają normie PN-EN 1264, ograniczającej temperaturę powierzchni podłogi do 29°C w strefach przebywania i 35°C w strefach brzegowych.

Wieloletnia eksploatacja ujawnia naturalne zużycie elementów wewnętrznych, zwłaszcza uszczelek i sprężyn. Gdy regulacja przestaje działać płynnie, a pokrętło obraca się z wyraźnym oporem, warto rozważyć wymianę wkładu termostatycznego bez konieczności demontażu całego zaworu. Koszt takiego wkładu to zwykle 80-180 PLN, a operacja zajmuje kilkanaście minut.

W domach z pompą ciepła zawór mieszający pełni nieco inną rolę niż w instalacjach z kotłem gazowym. Przy niskich temperaturach zasilania, typowych dla pomp (35-45°C), różnica między zasilaniem a powrotem jest niewielka, a zawór pracuje w wąskim zakresie regulacji. W takich układach lepiej sprawdzają się modele z siłownikiem o małym skoku, precyzyjniej reagujące na niewielkie zmiany.

Świadomy dobór, prawidłowy montaż i regularna konserwacja zaworu mieszającego pozwalają cieszyć się stabilnym, niskokosztowym ogrzewaniem podłogowym przez wiele sezonów. Najważniejsze pozostaje dopasowanie typu urządzenia do wielkości instalacji, właściwy kierunek montażu oraz coroczny przegląd filtrów i odpowietrzenie układu.
