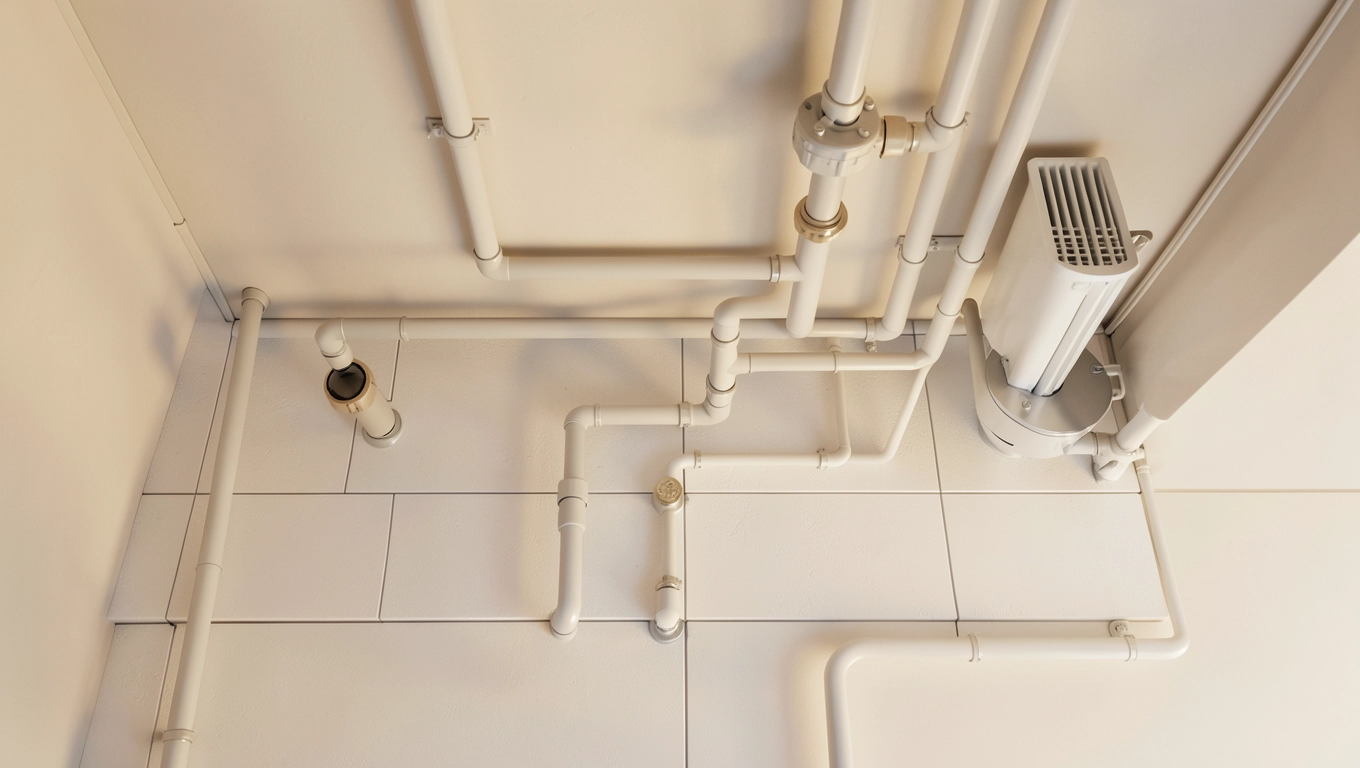

Schemat podłączenia podłogówki z grzejnikiem krok po kroku

Planując modernizację instalacji grzewczej, wiele osób staje przed dylematem jak połączyć komfort płynący z ogrzewania podłogowego z szybkością reakcji tradycyjnych grzejników, nie popełniając przy tym kosztownych błędów projektowych. Problem tkwi nie w samym skomplikowaniu technicznym, lecz w konieczności pogodzenia dwóch systemów o zupełnie różnych wymaganiach temperaturowych jednego pracującego w zakresie 30-45°C, drugiego wymagającego wody o 55-70°C. Wielu inwestorów odkrywa zbyt późno, że pozornie drobny błąd w doborze zaworu mieszającego lub rozmieszczeniu rozdzielacza potrafi skutecznie zniweczyć cały zamysł hybrydowego układu grzewczego. Niniejszy artykuł odsłania mechanizmy, które decydują o powodzeniu lub porażce takiej instalacji bez uproszczeń, bez powierzchownych porad, za to z konkretnymi wskazówkami, które pozwolą Ci zrozumieć, dlaczego dane rozwiązanie działa (lub nie) w określonych warunkach.

• Dobór zaworu mieszającego do instalacji podłogówki z grzejnikiem
• Rozmieszczenie rozdzielacza w systemie podłogówki i grzejnika
• Balansowanie temperatury w połączonym obiegu grzejnikowym i podłogowym
• Najczęstsze błędy przy podłączaniu podłogówki do grzejnika
• Schemat podłączenia podłogówki z grzejnikiem pytania i odpowiedzi

Dobór zaworu mieszającego do instalacji podłogówki z grzejnikiem

Serce każdego hybrydowego układu grzewczego stanowi zawór mieszający urządzenie, którego zadaniem jest obniżenie temperatury wody płynącej z kotła wysokotemperaturowego do parametrów bezpiecznych dla pętli podłogowej. Bez niego instalacja podłogowa uległaby przegrzaniu, co w skrajnych przypadkach prowadzi do pękania wylewek, odkształceń posadzki i dyskomfortu cieplnego. Fizycznie mechanizm polega na mieszaniu strumienia wody gorącej (z kotła) z wodą powrotną (z obiegu podłogowego) w proporcjach regulowanych termostatycznie zawór proporcjonalnie otwiera lub zamyka kanał dopływu wody wysokotemperaturowej w zależności od sygnału z czujnika umieszczonego na zasilaniu podłogówki. W praktyce oznacza to, że gdy temperatura podłogi zbliża się do ustawionego limitu, zawór automatycznie zmniejsza udział gorącej wody, utrzymując stałą, bezpieczną wartość.

Przy wyborze konkretnego typu zaworu należy rozróżnić dwa podstawowe rozwiązania zawory trójdrogowe oraz czterodrogowe. Zawór trójdrogowy charakteryzuje się prostszą budową posiada jeden kanał wspólny (najczęściej kanał A, pełniący funkcję króćca powrotnego z podłogówki), jeden kanał zasilający z kotła oraz jeden kanał kierujący strumień mieszanki do rozdzielacza podłogowego. Sprawdza się w mniejszych instalacjach, gdzie moc kotła nie przekracza 25 kW, a różnica ciśnień między obiegiem kotłowym a podłogowym pozostaje niewielka. Zawór czterodrogowy oferuje pełną separację hydrauliczną strumieni każdy z kanałów pełni odrębną funkcję, co eliminuje wpływ zmian ciśnienia w jednym obiegu na parametry drugiego. Rekomenduję stosowanie tego drugiego rozwiązania wszędzie tam, gdzie moc kotła przekracza 30 kW lub gdy instalacja obejmuje więcej niż trzy strefy grzewcze.

Dobór zaworu mieszającego wymaga uwzględnienia trzech kluczowych parametrów przepływu nominalnego wyrażanego w metrach sześciennych na godzinę, maksymalnej różnicy ciśnień na zaworze (Δp) oraz zakresu regulacji temperatury. Wartość przepływu oblicza się na podstawie mocy cieplnej podłogówki podzielonej przez różnicę temperatur zasilania i powrotu typowo przyjmuje się ΔT równe 8-10°C dla ogrzewania podłogowego, co oznacza wyższe przepływy niż w przypadku grzejników (gdzie ΔT osiąga 15-20°C). Zawór zawyżony w przepływie będzie pracował w skrajnych pozycjach, powodując niestabilność regulacji i szybkie zużycie gruntu zaworowego. Zawór zbyt mały wprowadzi nadmierne opory hydrauliczne, wymuszając pracę pompy obiegowej przy wyższych obrotach i generując niepotrzebne koszty energetyczne.

Zobacz także mieszacz do podłogówki schemat

Umiejscowienie zaworu mieszającego w instalacji ma znaczenie drugorzędne względem jego prawidłowego doboru, lecz niebagatelne. Standardowo montuje się go bezpośrednio przy rozdzielaczu podłogowym lub w bezpośrednim sąsiedztwie kotła obie lokalizacje mają swoje uzasadnienie. Montaż przy rozdzielaczu minimalizuje długość odcinka niskotemperaturowego, co zmniejsza straty ciepła w przewodach. Lokalizacja przy kotle ułatwia natomiast integrację z układem sterowania kotła i pozwala na zastosowanie krótszych przewodów zasilających podłogówkę. Ostateczna decyzja powinna uwzględniać rozkład pomieszczeń, dostępność przestrzeni montażowej oraz preferencje użytkownika dotyczące serwisowania.

Czujnik temperatury to element, bez którego nawet najdroższy zawór mieszający staje się bezużytecznym gadżetem. Jego prawidłowe umiejscowienie decyduje o szybkości reakcji układu na zmiany zapotrzebowania cieplnego. Czujnik należy montować na przewodzie zasilającym rozdzielacza podłogowego, w bezpośrednim sąsiedztwie zaworu mieszającego, w osłonie termicznej zabezpieczającej przed wpływem temperatury otoczenia. Głębokość immersji w strumień wody powinna wynosić co najmniej 1/3 średnicy rury, aby pomiar odzwierciedlał rzeczywistą temperaturę medium, a nie wartość zniekształconą przez efekt brzegowy ścianki przewodu. Czujniki kablowe (NTC 10 kΩ przy 25°C) współpracują z większością sterowników dostępnych na rynku europejskim, zapewniając dokładność regulacji rzędu ±0,5°C w całym zakresie roboczym.

Rozmieszczenie rozdzielacza w systemie podłogówki i grzejnika

Rozdzielacz pełni funkcję centralnego węzła dystrybucyjnego w każdej instalacji ogrzewania podłogowego to tutaj pojedynczy strumień wody z mieszacza zostaje rozdzielony na wiele niezależnych obwodów, z których każdy zasila określoną strefę cieplną. W kontekście systemu hybrydowego rola rozdzielacza ulega rozszerzeniu musi on nie tylko dystrybuować przepływ, lecz również umożliwiać niezależne balansowanie każdego obiegu oraz pomiar rzeczywistych wartości przepływu przez urządzenia regulacyjne zamontowane na każdym króćcu. Fizycznie składa się z dwóch belek zasilającej i powrotnej wykonanych najczęściej ze stali nierdzewnej lub mosiądzu, połączonych serią króćców przyłączeniowych z gwintem zewnętrznym lub zaciskowym.

Przeczytaj również o ogrzewanie podłogowe schemat

Lokalizacja rozdzielacza powinna spełniać trzy podstawowe kryteria minimalizację asymetrii długości przewodów do poszczególnych obwodów, dostępność dla czynności serwisowych oraz zgodność z zasadami ergonomii użytkowania. Teoretycznie rozdzielacz umieszcza się w geometrycznym środku obszaru objętego ogrzewaniem podłogowym w praktyce oznacza to najczęściej centralną część budynku, ewentualnie pomieszczenie gospodarcze usytuowane wzdłuż osi budynku. Maksymalna asymetria długości obwodów nie powinna przekraczać 15% wartości obwodu najkrótszego, ponieważ większe dysproporcje wymuszają nadmierne zdławienie krótszych pętli, co generuje hałas przepływowy i podwyższone zużycie energii przez pompę obiegową. W budynkach wielokondygnacyjnych każda kondygnacja wymaga odrębnego rozdzielacza, co eliminuje problem różnic wysokości ciśnienia hydrostatycznego między obwodami.

Każdy króciiec rozdzielacza powinien być wyposażony w zawór regulacyjny umożliwiający ręczne lub automatyczne dławienie przepływu. W wersji manualnej stosuje się zawory z wkładką stożkową i pokrętłem nastawczym nastawa wyrażana jest w jednostkach przepływu (np. litrach na godzinę) lub w formie bezwymiarowej (0-10 obrotów). Wersje automatyczne wykorzystują siłowniki termiczne lub elektryczne sterowane sygnałem z regulatora pokojowego, co pozwala na utrzymanie zadanej temperatury w każdym pomieszczeniu niezależnie od warunków zewnętrznych. Integracja z systemem inteligentnego zarządzania budynkiem (BMS) umożliwia programowanie harmonogramów grzewczych dla poszczególnych stref, adaptacyjne uczenie się preferencji użytkownika oraz optymalizację zużycia energii na podstawie prognoz pogodowych.

Oprócz zaworów regulacyjnych rozdzielacz powinien zawierać odpowietrzniki automatyczne montowane w najwyższych punktach belek rozdzielaccych oraz zawory spustowe umożliwiające całkowite opróżnienie instalacji bez demontażu połączeń. Odpowietrzniki automatyczne działają na zasadzie zmiany wyporu pływaka w komorze pływakowej przy obecności powietrza pływak opada, odsłaniając szczelinę wylotową; przy całkowitym wypełnieniu komory wodą pływak unosi się i uszczelnia szczelinę. Lokalizacja odpowietrznika w najwyższym punkcie instalacji jest kluczowa dla skuteczności odpowietrzania instalacja odpowietrznika na poziomie niższym niż najwyższy punkt obiegu skutkuje akumulacją mikropęcherzyków powietrza w najwyżej położonych fragmentach pętli, co objawia się nierównomiernym nagrzewaniem powierzchni podłogi.

Wybór między rozdzielaczem ze zintegrowanymi rotametrami (przepływomierzami) a wersją bez nich determinuje stopień skomplikowania instalacji i wymagania dotyczące precyzji regulacji. Rotametry zintegrowane z belką rozdzielacza umożliwiają bezpośredni odczyt aktualnego przepływu na każdym obwodzie, co znacząco ułatwia proces uruchamiania i diagnozowania problemów eksploatacyjnych. Wskaźnik pływakowy w szklanej rurce kalibrowanej przesuwa się proporcjonalnie do objętości przepływającego medium odczyt następuje w linii poziomej górnej krawędzi pływaka względem skali naniesionej na rurkę. Dokładność wskazań rotametrów mechaniczych wynosi ±10% wartości pełnej skali, co w zupełności wystarcza do celów regulacyjnych w instalacjach mieszkaniowych. W obiektach przemysłowych lub użyteczności publicznej, gdzie wymaga się wyższej precyzji, stosuje się przepływomierze ultradźwiękowe lub elektromagnetyczne z wyjściem sygnałowym 4-20 mA.

Balansowanie temperatury w połączonym obiegu grzejnikowym i podłogowym

Balansowanie hydrauliczne instalacji hybrydowej stanowi najtrudniejszy technicznie aspekt projektowania i uruchamiania systemów łączących ogrzewanie podłogowe z grzejnikami. Polega na takim rozłożeniu oporów przepływu w poszczególnych obwodach, aby każdy z nich otrzymywał dokładnie taką ilość wody, jaka odpowiada jego zapotrzebowaniu cieplnemu ani za dużo, ani za mało. Fizyczna podstawa tego procesu wynika z prawa przepływu przez opory hydrauliczne ilość medium Q przepływającego przez przewód jest wprost proporcjonalna do pierwiastka kwadratowego z różnicy ciśnień i odwrotnie proporcjonalna do pierwiastka z oporu hydraulicznego. W praktyce oznacza to, że skracanie obwodów (zmniejszanie oporu) wymaga ich zdławienia, a wydłużanie (zwiększanie oporu) wymaga odpowiedniego zwiększenia wydajności pompy obiegowej.

Punkt wyjścia procesu balansowania stanowi obliczenie nominalnych przepływów dla każdego obwodu na podstawie projektowego obciążenia cieplnego. Dla grzejników stosuje się uproszczony wzór Q [l/h] = 860 × P [kW] / ΔT [K], gdzie ΔT oznacza różnicę temperatur między średnią temperaturą wody w grzejniku a temperaturą projektową pomieszczenia. Dla ogrzewania podłogowego obliczenie uwzględnia gęstość strumienia cieplnego na metr kwadratowy powierzchni nominalny przepływ na metr kwadratowy podłogi wynosi typowo 5-7 l/h przy założonej mocy 60-80 W/m² i spadku temperatury wody w pętli rzędu 8-10°C. Po wykonaniu obliczeń przepływy zostają naniesione na schemat rozdzielacza jako wartości nastawcze dla poszczególnych obwodów.

Regulacja zaworów termostatycznych na grzejnikach wpływa na całkowite obciążenie kotła oraz proporcje rozdziału przepływu między obiegiem wysokotemperaturowym a niskotemperaturowym. Zawór termostatyczny działa na zasadzie elementu termicznego wypełnionego woskiem lub gazem wraz ze wzrostem temperatury otoczenia czynnik roboczy rozszerza się, przesuwając trzpień zaworowy i zmniejszając otwór przepływowy. Efektem jest redukcja przepływu przez grzejnik, co w układzie hybrydowym przekłada się na zwiększenie udziału przepływu kierowanego do rozdzielacza podłogowego (pod warunkiem, że pompa obiegowa utrzymuje stałą wydajność). W instalacjach z mieszaczem zmiana przepływu w jednym obiegu wpływa na parametry wody w drugim stąd konieczność stosowania pomp strefowych lub niezależnych obiegów mieszanych, które izolują hydraulicznie oba systemy.

Separator hydrauliczny (bufor) stanowi rozwiązanie eliminujące wzajemne oddziaływanie obiegów, lecz jego wprowadzenie generuje dodatkowe koszty inwestycyjne i przestrzenne. Separator to pionowy lub poziomy zbiornik o odpowiednio dobranej pojemności wodnej (minimum 10-15 litrów na każdy kilowat mocy kotła), w którym następuje całkowite rozdzielenie przepływów obieg kotła i obieg rozdzielacza pracują niezależnie, a wymiana ciepła zachodzi wyłącznie przez pojemność cieplną medium w zbiorniku. Separator eliminuje problem zmiany kierunku przepływu w sytuacjach, gdy opory obiegu podłogowego gwałtownie rosną (np. przy zamykaniu zaworów termostatycznych we wszystkich strefach jednocześnie), co w układzie bez separatora prowadzi do nieprawidłowej pracy kotła i generowania błędów regulacyjnych.

Sezonowa zmienność parametrów pracy wymaga systematycznej weryfikacji nastaw balansujących przynajmniej dwa razy w roku przed rozpoczęciem sezonu grzewczego oraz po jego zakończeniu. W okresie przejściowym (wrzesień-październik oraz marzec-kwiecień) obciążenie cieplne budynku jest znacząco niższe niż w szczytowych miesiącach zimowych, co oznacza, że nominalne przepływy obliczone dla warunków projektowych (typowo -20°C temperatury zewnętrznej) są zawyżone. Zbyt wysoki przepływ w stosunku do aktualnego zapotrzebowania skutkuje nadmiernym skraplaniem kondensatu w kotle (przy zasilaniu powyżej 55°C) oraz podwyższoną wilgotnością powietrza w pomieszczeniach. Regulacja nastaw powinna uwzględniać rzeczywiste warunki pracy wartość ΔT na kotle wyższą niż projektowa (np. 15°C zamiast 10°C) należy interpretować jako sygnał nadmiernego przepływu wymagający redukcji nastaw na rozdzielaczu.

Najczęstsze błędy przy podłączaniu podłogówki do grzejnika

Pierwszym i najbardziej kosztownym błędem jest pominięcie separacji hydraulicznej między obiegiem kotła a obiegiem podłogowym, co skutkuje niestabilną pracą całego układu grzewczego. Bez separatora zmiana przepływu w jednym obiegu bezpośrednio wpływa na ciśnienie dyspozycyjne w drugim gdy zawory termostatyczne przy grzejnikach zostają częściowo zamknięte, hydrauliczna nadwyżka kierowana jest do pętli podłogowej, powodując wzrost temperatury podłogi powyżej komfortowej wartości 28-29°C. Efektem jest dyskomfort użytkowników, zjawisko "chodzenia po ciepłej podłodze" oraz niepotrzebne straty energii wentylacyjnej przez okna. Separator lub niezależna pompa strefowa rozwiązuje ten problem całkowicie, zapewniając autonomiczną regulację przepływu w każdym obiegu.

Drugim powszechnym błędem jest nieprawidłowy dobór zaworu mieszającego pod względem przepływu lub zakresu regulacji temperatury. Zawór o zbyt małej przepustowości wprowadza nadmierne opory hydrauliczne, co wymusza pracę pompy obiegowej podłogówki przy maksymalnych obrotach generuje to hałas przepływowy, skraca żywotność łożysk wirnika i podnosi rachunki za energię elektryczną o 15-25% w skali roku. Zawór o zbyt szerokim zakresie regulacji (np. 20-50°C zamiast wymaganych 25-45°C) traci precyzję w dolnym zakresie roboczym, co objawia się niestabilnością temperatury podłogi i ciągłym "szukaniem" punktu nastawczego przez regulator. Minimalny zakres regulacji zaworu mieszającego dla typowej podłogówki powinien wynosić ΔT_reg ≤ 5°C w trybie proporcjonalnym.

Błąd trzeci dotyczy nieprawidłowego umiejscowienia czujnika temperatury zasilania podłogówki, co prowadzi do opóźnionej lub błędnej reakcji zaworu mieszającego. Czujnik zamontowany zbyt blisko zaworu (odległość mniejsza niż trzykrotność średnicy rury) mierzy temperaturę wody tuż po zmieszaniu, zanim strumienie zdążą się całkowicie wymieszać w rezultacie regulator "widzi" wahania temperatury zniekształcone przez zawirowania przepływu. Czujnik zamontowany zbyt daleko (powyżej 1,5 metra od zaworu) wprowadza opóźnienie czasowe rzędu kilkudziesięciu sekund, co przy dynamicznych zmianach obciążenia (np. gwałtowne wahania temperatury zewnętrznej) powoduje przeregulowanie i oscylacje temperatury podłogi. Optymalna odległość mieści się w przedziale 0,3-1,0 metra od zaworu, przy czym rura prowadząca czujnik powinna być izolowana termicznie na długości minimum 30 cm od punktu pomiaru.

Czwarty błąd wynika z niedoszacowania strat ciśnienia w obwodach podłogowych, co prowadzi do nierównomiernego rozkładu przepływu między pętlami o różnej długości. Przewody podłogowe układane w meander lub ślimak generują opory ruchu medium zależne od długości, średnicy wewnętrznej rury (typowo 16×2 mm dla podłogówek) oraz chropowatości ścianki. Pętla o długości 100 metrów wykazuje stratę ciśnienia około 25 kPa przy przepływie 2 l/min, podczas gdy pętla 60-metrowa przy tym samym przepływie generuje tylko 12 kPa. W układzie bez indywidualnego balansowania pętla krótsza (o mniejszym oporze) "zagarnia" nadmierny przepływ kosztem pętli dłuższej efektem jest przegrzewanie strefy bliskiej rozdzielaczowi i niedogrzewanie stref skrajnych.

Piąty błąd to ignorowanie wymagań normowych dotyczących maksymalnej temperatury powierzchni podłogi, co w skrajnych przypadkach prowadzi do przekroczenia dopuszczalnych wartości i generuje ryzyko zdrowotne. Zgodnie z wytycznymi europejskimi (EN 1264) oraz krajowymi przepisami budowlanymi, temperatura powierzchni podłogi nie może przekraczać 29°C w strefie przebywania ludzi oraz 33°C w strefach brzegowych (przyściennych). Przekroczenie tych wartości prowadzi do dyskomfortu termicznego, zaburzeń krążenia obwodowego w stopach oraz przy długotrwałej ekspozycji może wywoływać objawy podobne do odmrożeń. System regulacji musi uwzględniać zapas bezpieczeństwa minimum 2°C między temperaturą powrotu a temperaturą wyłączenia obiegu, aby przeciwdziałać chwilowym wzrostom temperatury podłogi spowodowanym bezwładnością cieplną wylewki.

Ostatni, szósty błąd dotyczy stosowania niewymiarowych pomp obiegowych, których wydajność nie odpowiada charakterystyce hydraulicznej instalacji. Pompa o zbyt dużej mocy (przepływ nominalny znacząco przekraczający sumaryczne zapotrzebowanie obwodów) pracuje w części nieliniowej charakterystyki, generując nadmierne ciśnienie dyspozycyjne i przyspieszając zużycie uszczelnień. Pompa o zbyt małej mocy nie jest w stanie pokonać sumarycznych oporów przepływu, szczególnie w szczytowych warunkach obciążenia, co objawia się niedostatecznym nagrzewaniem najbardziej odległych stref. Dobór pompy powinien opierać się na wykreśleniu punktu pracy na charakterystyce przepływowo-ciśnieniowej optymalnie, gdy punkt pracy mieści się w 2/3 zakresu regulacji pompy, co zapewnia rezerwę wydajności i umożliwia ewentualne rozbudowanie instalacji.
